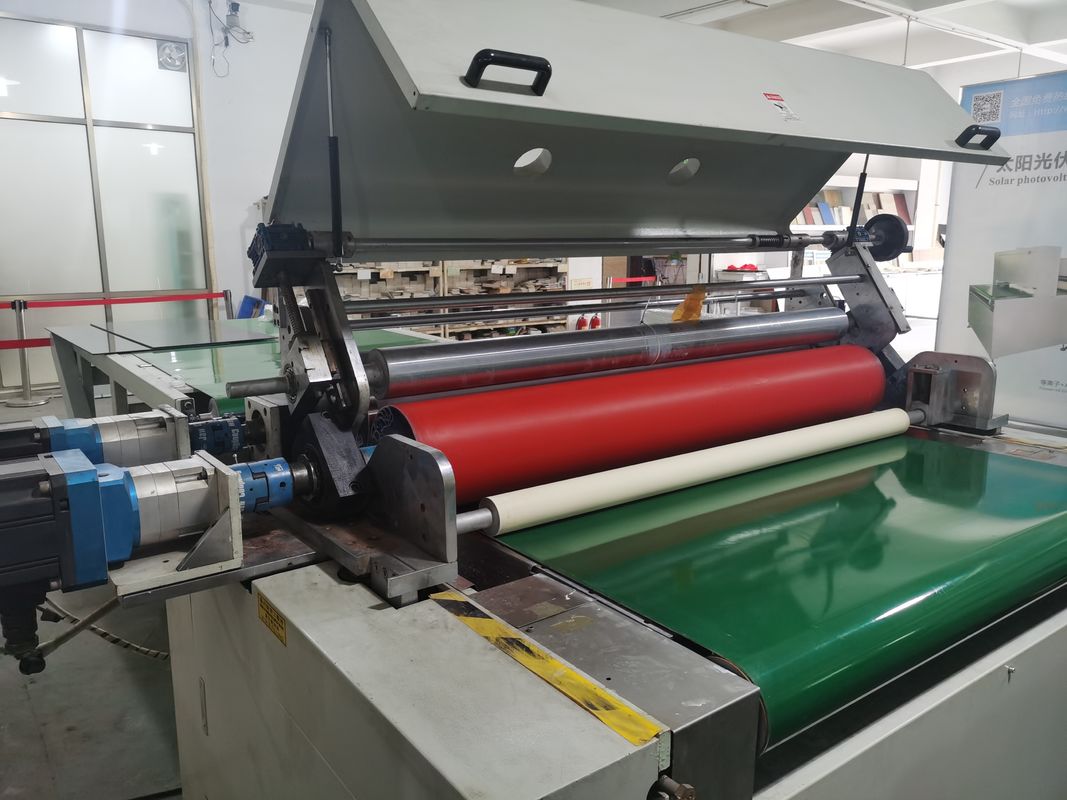

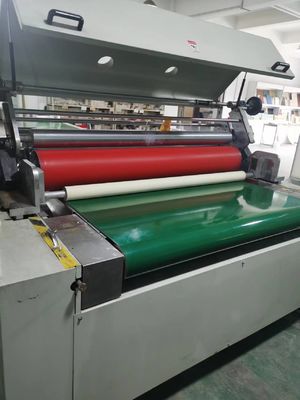

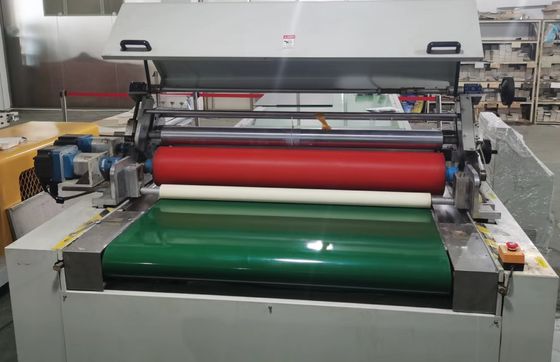

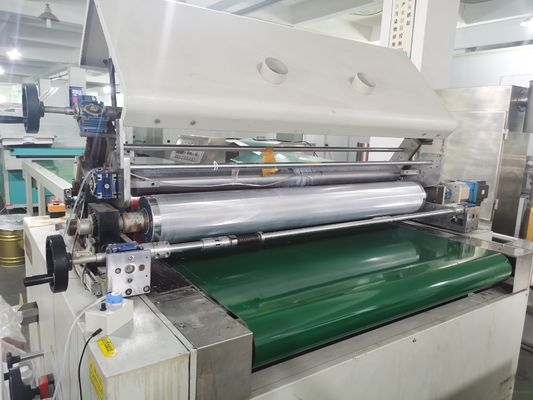

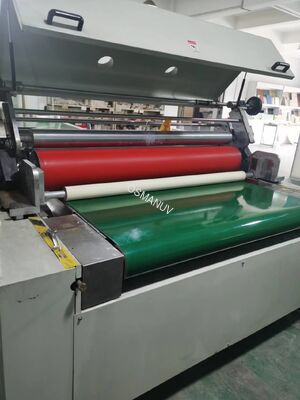

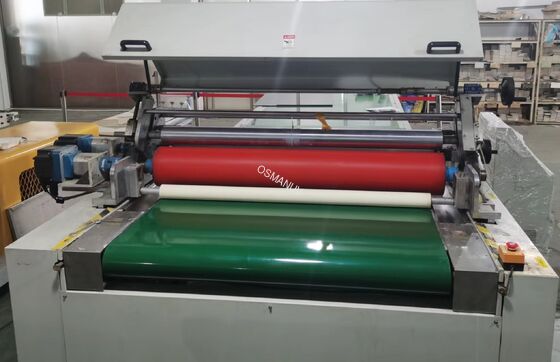

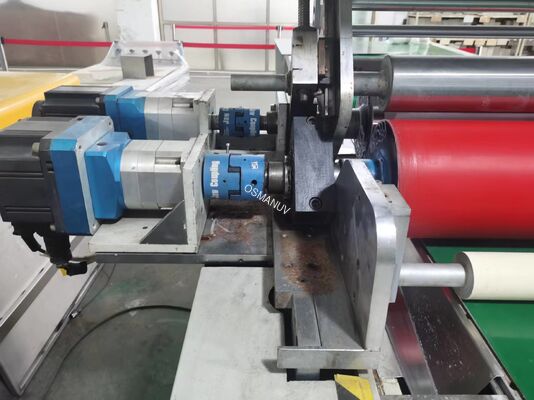

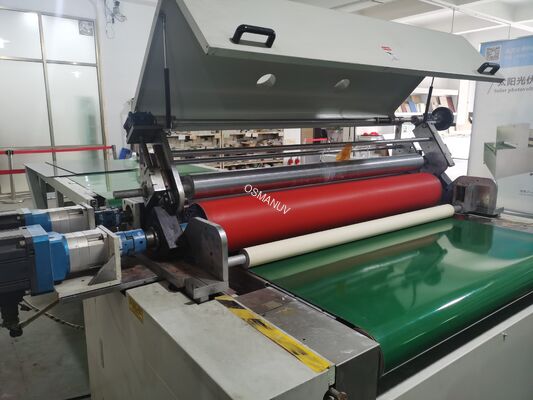

Système de revêtement de film AR modulaire pour la R&D et la production pilote de PV - Plateforme de processus de revêtement personnalisable
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | OSM-AR-1320 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 30~45 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Pouvoir: | Électricité | Application: | Revêtement de surface de matériaux tels que le papier, le film, le tissu et le métal |
|---|---|---|---|
| Niveau automatique: | Semi-automatique | Rapport d'essai de machines: | Fourni |
| taper: | Machine de revêtement | Système de contrôle: | Commande PLC avec interface tactile |
| Matériau de revêtement: | Peinture, résine, etc. | Matériel: | Le caoutchouc naturel, le PVC |
| Mettre en évidence: | système de revêtement de film AR modulaire,plateforme de revêtement PV personnalisable,équipement de revêtement au rouleau pour la R&D |
||
Description de produit
Système de revêtement de film AR modulaire pour la R&D photovoltaïque et la production pilote - Plateforme de processus de revêtement personnalisable
Présentation du produit
Cet applicateur de revêtement AR de précision entièrement automatisé est conçu pour déposer des films antireflet (AR) uniformes et hautes performances sur du verre photovoltaïque ou des panneaux solaires assemblés. Il utilise une technologie de revêtement avancée pour appliquer des revêtements à l'échelle nanométrique qui augmentent considérablement la transmission de la lumière et le rendement énergétique.
Conçu pour être intégré dans des lignes de production à haut débit, il met l'accent sur une uniformité exceptionnelle du film, un faible gaspillage de matériaux et des paramètres de processus entièrement personnalisables pour répondre à des spécifications optiques et de durabilité spécifiques.
Composition de la ligne de production
Cette machine sert de module de revêtement de base au sein d'une ligne complète de fabrication de panneaux photovoltaïques ou de traitement du verre :
- Station de nettoyage du verre et de traitement au plasma
- Poste d'inspection
- Applicateur de revêtement AR de précision (cette unité)
- Four de séchage/durcissement à convoyeur (IR ou thermique)
- Système d'inspection de l'épaisseur et de la qualité du film
- Station de suppression/nettoyage des bords (si nécessaire)
- Ligne de stratification et d'assemblage final (pour la production de panneaux)
Spécifications techniques
| Catégorie de paramètre | Spécification | Détails / Options personnalisables |
|---|---|---|
| Méthode de revêtement | Revêtement de précision par fente/revêtement au rouleau par microgravure | Le type de tête de revêtement est sélectionnable et personnalisable en fonction des besoins de viscosité et de précision |
| Taille du substrat | Max. 2 400 mm x 1 300 mm (standard) | La largeur de la machine et la longueur du convoyeur sont entièrement personnalisables pour les formats de panneaux plus grands ou bifaciaux |
| Largeur de revêtement | Jusqu'à 1 100 mm par passage (standard) | Largeur de tête de revêtement personnalisable pour correspondre à la zone active de votre produit |
| Plage d'épaisseur de film humide | 5 - 200 microns | Contrôlé avec précision via une pompe de précision et un contrôle en boucle fermée ; la gamme est personnalisable |
| Vitesse de revêtement | 0,5 à 6 mètres par minute (vitesse de ligne) | Le profil de vitesse est synchronisé avec l’étape de séchage/durcissement ; personnalisable pour un débit optimal |
| Uniformité | ≤ ±2,5 % (sur toute la largeur enduite) | |
| Plage de viscosité | 1 - 5 000 cP (pour les têtes de revêtement spécifiées) | Le système peut être personnalisé pour des matériaux à viscosité plus élevée ou plus faible |
| Système de contrôle | PC industriel + automate | Stocke les recettes de différents produits ; IHM et enregistrement de données personnalisables |
| Propreté | Boîtier et filtration intégrés | Alimentation en air pur personnalisable (classe ISO 7/8) pour les environnements critiques |
| Alimentation | 380 V, 50 Hz, triphasé (standard) | Personnalisable selon les normes régionales (par exemple, 480 V/60 Hz) |
Applications
- Dépôt de revêtement antireflet sur le verre de protection du module PV avant laminage
- Application de film AR sur silicium cristallin et panneaux solaires à couches minces
- Revêtement de verre solaire pour le photovoltaïque intégré au bâtiment (BIPV)
- Revêtement optique de haute précision pour des applications connexes
Principales fonctionnalités
- Uniformité exceptionnelle du film : assure des performances constantes sur toute la surface du panneau
- Utilisation élevée des matériaux : la recirculation en boucle fermée minimise le gaspillage de solution de revêtement (efficacité >95 %)
- Automatisation complète : intégration avec la manipulation automatique du verre, l'alignement de la vision et le contrôle des processus
- Changement rapide : nettoyage et changement faciles des têtes de revêtement pour différents produits ou entretien
- Stabilité du processus : contrôle avancé de la température et gestion de la viscosité pour des résultats cohérents
Options de personnalisation
Nous proposons des solutions sur mesure pour répondre exactement à vos besoins de production :
- Taille de machine et largeur de revêtement personnalisées pour tout format de panneau (jusqu'aux grandes tailles bifaciales)
- Sélection et configuration sur mesure de la tête de revêtement (revêtement simple face, double face, à motifs)
- Intégration personnalisée avec vos équipements spécifiques en amont (nettoyage) et en aval (durcissement)
- Composants spéciaux pour le cheminement des matériaux pour les produits chimiques de revêtement abrasifs ou corrosifs
- Interfaces logicielles et fonctionnalités de contrôle spécifiques à la marque
Assistance et services
- Audit des processus de pré-installation et planification de l'intégration des lignes
- Installation sur site, mise en service et optimisation des processus
- Formation complète pour les opérateurs et les ingénieurs de maintenance
- Contrats de maintenance annuels et options de surveillance à distance
- Ensemble de pièces de rechange personnalisées et assistance accélérée
Emballage et expédition
- Caisse d'exportation robuste avec protection contre l'humidité
- Les composants critiques sont montés par choc et expédiés séparément pour des raisons de sécurité
- Listes de colisage et documentation personnalisées pour un dédouanement facile
- Conditions d'expédition : FOB, CIF ou DAP négociables. Déballage et placement professionnels sur place disponibles
Foire aux questions
Comment le revêtement AR appliqué par cette machine améliore-t-il l'efficacité des panneaux solaires ?
Le nano-revêtement réduit la réflexion de la surface, permettant ainsi à davantage de lumière solaire d'atteindre les cellules solaires. Cela augmente généralement la puissance de sortie de 2,5 % à 4 %. Les paramètres pour des performances optimales sont entièrement personnalisables lors de la configuration du processus.
Cette machine est-elle compatible avec notre plastifieuse et notre convoyeur de ligne de production existants ?
Oui. Une fonctionnalité clé est son intégration personnalisable. Nous adapterons la hauteur, la vitesse et les interfaces de contrôle du convoyeur de la machine pour qu'elles correspondent parfaitement à votre ligne existante.
Quelle est l'exigence d'entretien pour la tête de revêtement de précision ?
Un nettoyage régulier et des inspections programmées sont requis. La conception permet un démontage rapide. Nous fournissons des protocoles de maintenance détaillés et des kits de pièces de rechange personnalisés. La durée de vie dépend du matériau de revêtement mais dépasse généralement 6 à 12 mois avec un entretien approprié.
Pouvez-vous nous aider dans la formulation du revêtement et le développement des processus ?
Oui. Nous proposons des packages d'assistance technique personnalisés qui incluent l'optimisation des paramètres de processus et la collaboration avec les fournisseurs de matériaux de revêtement pour atteindre vos spécifications cibles.
