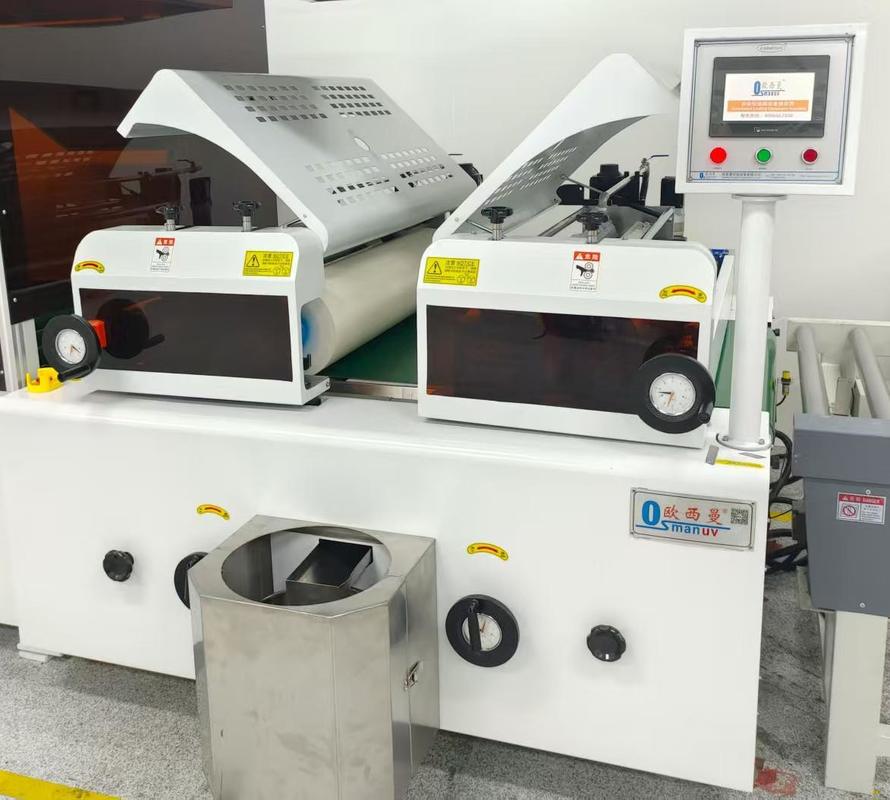

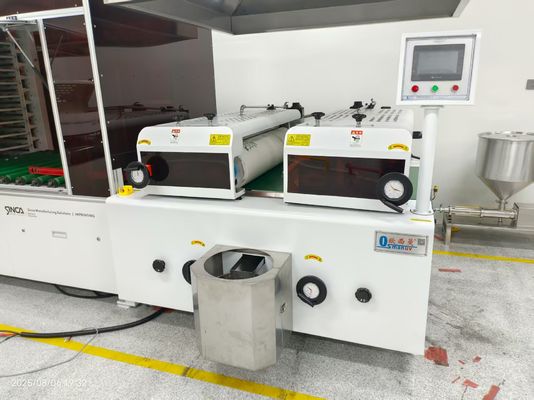

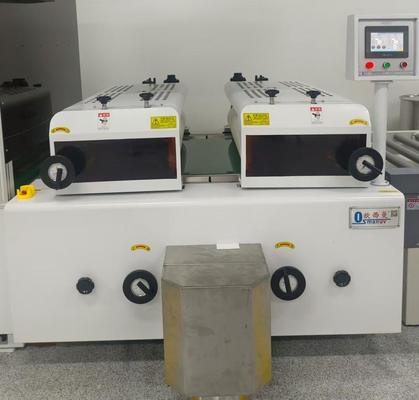

Coupeuse à deux rouleaux de haute précision à grande vitesse pour le revêtement uniforme de grands panneaux, de tôles et de verre
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | ISO9001 |
| Documents: | Two-roller coating machine.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 30~45 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Épaisseur de revêtement maximum: | 10 millimètres | Nom du produit: | Équipement de revêtement au rouleau |
|---|---|---|---|
| Rouleau de transport: | puissance : 1,5KW | Système de contrôle: | PLC |
| Cycle de production: | 45 jours | Alimentation: | 220 V/50 Hz |
| Largeur du rouleau: | Personnalisable selon la largeur du support | Condition: | Nouveau |
| Mettre en évidence: | revêtement de précision à deux rouleaux pour feuilles métalliques,un revêtement à rouleaux à grande vitesse pour verre,équipement de revêtement uniforme pour les grands panneaux |
||
Description de produit
Revêtement de précision à deux rouleaux à grande vitesse pour un revêtement uniforme sur grands panneaux, tôles et verre
(Conçu pour les lignes de production nécessitant une épaisseur de film constante et un débit élevé)

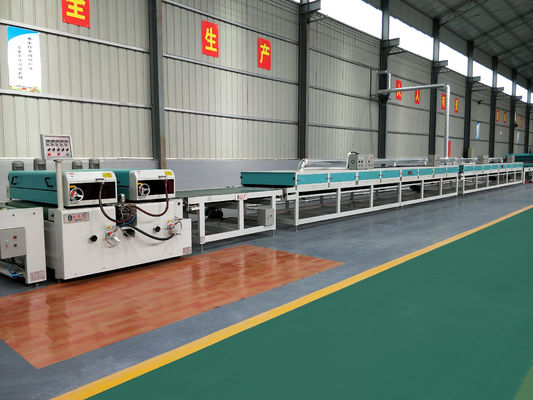

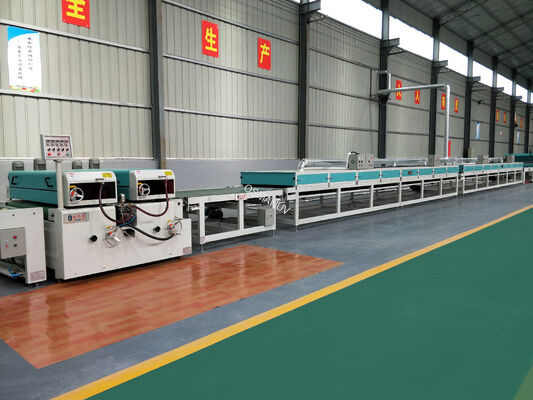

Composition de la ligne de production
Ce système intégré est conçu pour un fonctionnement continu et automatisé et s'interface généralement avec les composants de ligne suivants :
-
Dérouleur / Convoyeur d'alimentation :Présente les substrats (panneaux, tôles) à une hauteur et une vitesse constantes.
-
Station de pré-nettoyage / traitement de surface (en option) :Assure une énergie de surface optimale pour l'adhérence du revêtement.
-
Tête de revêtement de précision à deux rouleaux :L'unité centrale, comprenant le rouleau applicateur et le rouleau doseur rectifiés avec précision.
-
Système d'alimentation de revêtement en boucle fermée :Comprend un réservoir, une pompe, un filtre et une boucle de recirculation pour la constance du matériau.
-
Four de séchage/durcissement (en aval) :Pour l'évaporation des solvants ou le durcissement UV/thermique du revêtement appliqué.
-
Panneau de commande central basé sur PLC :Gère les vitesses des rouleaux, l'écartement, la viscosité du revêtement et la synchronisation avec la ligne principale.
Description du produit
Notre revêtement de précision à deux rouleaux à grande vitesse est conçu pour les applications industrielles exigeantes nécessitant un contrôle exceptionnel de l'épaisseur du film et une qualité de finition sur des substrats plats et rigides. Utilisant deux rouleaux contrarotatifs (applicateur et doseur), il dose avec précision le matériau de revêtement — peintures, apprêts, laques, couches fonctionnelles — sur la surface du substrat. Cette machine est idéale pour appliquer des revêtements uniformes sur des panneaux MDF/bois, des panneaux composites, des tôles (acier, aluminium) et des panneaux de verre avec un minimum de déchets et une répétabilité maximale. Sa construction robuste et son système de contrôle avancé en font une hautement personnalisable pierre angulaire pour les lignes de production à volume élevé dans les secteurs de l'architecture, de l'automobile et de la fabrication d'appareils.
Paramètres techniques
| Catégorie de paramètre | Spécification | Notes / Options personnalisables |
|---|---|---|
| Modèle | TRC-1800-HS | Désignations de modèles personnalisés disponibles |
| Largeur maximale du substrat | 1800 mm | Entièrement personnalisable de 600 mm à plus de 2500 mm |
| Plage d'épaisseur du substrat | 0,5 mm à 50 mm | Réglable via l'écartement des rouleaux et la table d'alimentation |
| Diamètre du rouleau de revêtement | 250 mm (acier chromé dur) | Options : céramique, revêtement caoutchouc (dureté variable), Personnalisé diamètres |
| Diamètre du rouleau doseur | 200 mm (acier rectifié de précision) | |
| Plage de vitesse des rouleaux | 5 - 150 mètres/minute | Vitesse de ligne synchronisée via PLC |
| Rapport de vitesse (Applicateur : Doseur) | Réglable de 1:1 à 1:5 | Servomoteurs indépendants pour un contrôle précis |
| Plage d'épaisseur du film (humide) | 10 - 500 microns | Dépendant de la viscosité du matériau et de l'écartement des rouleaux |
| Contrôle de l'épaisseur | Réglages micrométriques des deux côtés ; contrôle automatique de l'écartement en option avec retour d'information du calibre d'épaisseur | |
| Viscosité du matériau de revêtement | 50 - 5000 cPs | Peut nécessiter une personnalisation du système pour des matériaux spécifiques |
| Système d'entraînement | Servomoteurs CA avec réducteurs de précision | |
| Système de contrôle | IHM à écran tactile industriel + PLC, avec stockage de recettes et fonctions de diagnostic | |
| Dimensions hors tout (LxlxH) | ~3000 x 2500 x 1800 mm | Varie considérablement en fonction des personnalisé exigences de largeur |
Application
-
Panneaux architecturaux :Revêtement de panneaux MDF, HPL, ACM (matériau composite en aluminium).
-
Fabrication de métaux :Application d'apprêt et de couche de finition sur des tôles d'acier et d'aluminium pour les appareils électroménagers, les meubles et les composants de construction.
-
Transformation du verre :Application de revêtements décoratifs, réfléchissants ou fonctionnels sur des panneaux de verre.
-
Industriel général :Revêtement de panneaux composites, de feuilles de plastique et d'autres substrats plats.
Personnalisation
Nous offrons une personnalisation étendue pour correspondre à votre processus exact :
-
Largeur et cadre : Largeur de la machine et cadre structurel construits selon la taille maximale de votre substrat.
-
Configuration des rouleaux : Choix des matériaux des rouleaux (acier, céramique, silicone, EPDM), des finitions de surface et de la dureté pour s'adapter à votre chimie de revêtement.
-
Alimentation en revêtement : Personnalisé conception de bac, systèmes en circuit fermé ou retour sous vide pour les matériaux à haute teneur en solides ou à base de solvants.
-
Intégration : Conçu pour s'interfacer de manière transparente avec votre four de séchage, votre système de convoyeur et votre réseau d'automatisation d'usine spécifiques.
Fonctionnalité
-
Qualité de finition supérieure : Les rouleaux rectifiés avec précision et les rapports de vitesse réglables permettent des revêtements impeccables et uniformes, sans stries ni peau d'orange.
-
Dosage précis : Le contrôle servo indépendant des deux rouleaux permet un contrôle précis de l'épaisseur du film et du dépôt de matériau.
-
Rendement élevé des matériaux : Le fonctionnement du rouleau doseur inversé minimise les déchets et permet une application précise des revêtements coûteux.
-
Changement rapide : Les réglages sans outil pour l'écartement des rouleaux et la conception du bac à accès facile facilitent les changements de ligne de produits plus rapides.
-
Construction robuste : Le cadre en acier robuste et les composants de qualité industrielle garantissent une stabilité à long terme et un entretien minimal.
Support et services
-
Ingénierie d'application : Support pour la faisabilité du processus et l'optimisation des paramètres.
-
Installation et formation : Mise en service sur site et formation complète des opérateurs/de maintenance.
-
Garantie : 12 mois sur les machines, hors rouleaux consommables.
-
Après-vente : Support technique à distance, pièces de rechange facilement disponibles et plans de maintenance préventive.
Emballage et expédition
-
Emballage : Les principaux composants sont mis en caisse dans des boîtes en bois personnalisées avec des matériaux imperméables et absorbant les chocs. Les pièces électriques sont emballées séparément dans des boîtes scellées.
-
Expédition : Conditions FOB/CIF disponibles. Le délai de livraison standard est de 8 à 12 semaines après la confirmation de la commande, sous réserve de personnalisation de la portée.
FAQ
-
Q : Ce revêtement peut-il traiter les revêtements durcissables aux UV ?
R : Oui, avec des personnalisable matériaux de rouleaux (compatibles avec les chimies UV) et un système en boucle fermée pour empêcher le durcissement dans le bac. L'intégration avec un four UV est typique. -
Q : Comment l'épaisseur du revêtement est-elle surveillée et contrôlée ?
R : Initialement réglé via l'écartement micrométrique des rouleaux. Pour une précision ultime, nous proposons une personnalisation optionnelle avec une jauge d'épaisseur de film humide en ligne et un système de réglage automatique de l'écartement. -
Q : Est-il adapté à l'application de couches adhésives ?
R : Absolument. Le système à deux rouleaux est excellent pour appliquer des films adhésifs uniformes. Des matériaux de surface de rouleau spécifiques et des systèmes de nettoyage peuvent être personnalisés pour les propriétés adhésives.
