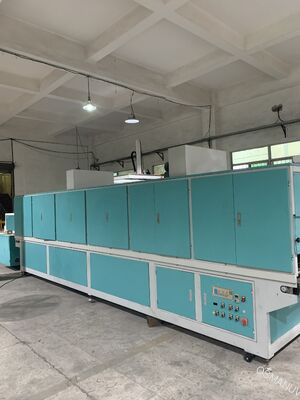

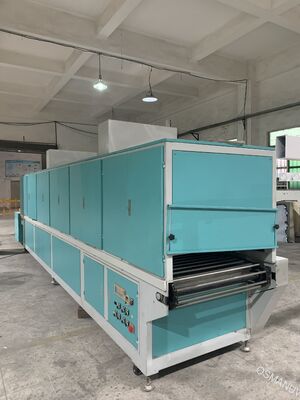

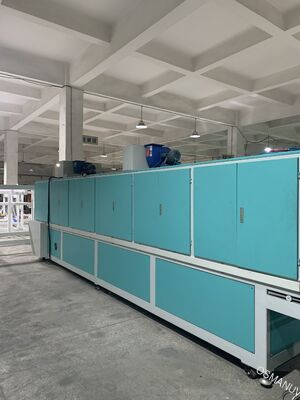

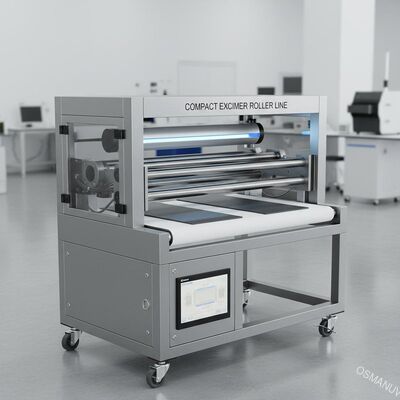

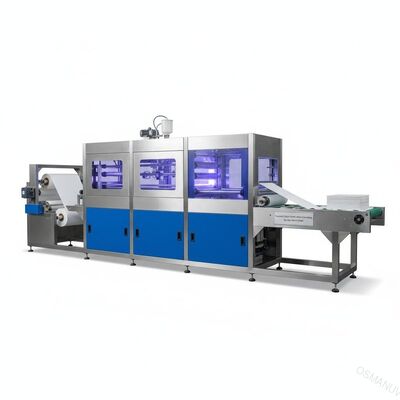

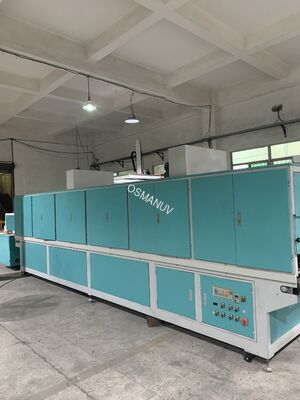

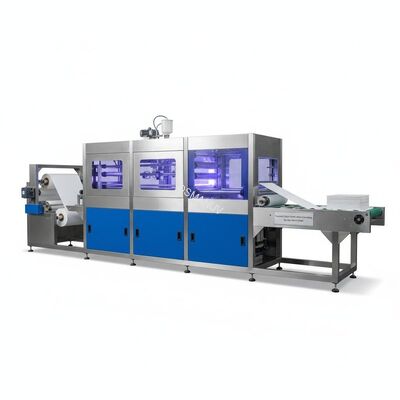

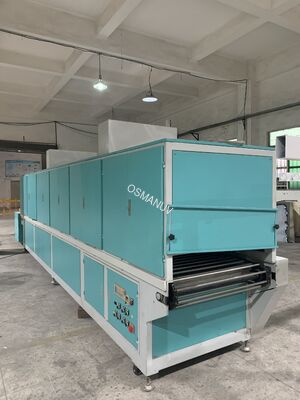

Ligne compacte de revêtement et de durcissement de rouleaux excimer de haute qualité pour panneaux souples
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | OSM-FG-1320 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | CAISSE EN BOIS |
| Délai de livraison: | 30 ~ 40 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Distance d'irradiation: | 50 mm (réglable) | Tension d'alimentation: | 380 V 50 Hz |
|---|---|---|---|
| Application: | Peinture de surface sèche | Vitesse de durcissement: | 1 à 3 s/temps |
| Efficacité de production: | Pas élevé. | Vitesse: | 0-15 m/min |
| Lampes UV: | 1 pièce au total | Plage de longueurs d'onde: | 1350 nanomètre |
| Mettre en évidence: | Machines de revêtement à rouleaux excimer compact,Ligne de durcissement UV pour panneaux souples,Machines de durcissement par excimère de haute qualité |
||
Description de produit
Ligne compacte de revêtement et de durcissement à rouleaux excimères de haute qualité pour panneaux doux pour la peau
Composition de la ligne de production
Cette ligne compacte d'enduction et de durcissement au rouleau excimer est spécialement conçue pour la production de haute qualité en petits et moyens lots de panneaux doux au toucher et se compose de :
- Unité de nettoyage de la poussière :Brosse simple ou double face et station d'aspiration assurant la propreté de la surface du support avant l'application du revêtement
- Machine de revêtement de rouleau simple/double de précision :Tête de revêtement de haute précision avec rouleau doseur (chromé) et rouleau applicateur en caoutchouc pour une application uniforme du revêtement
- Zone de nivellement infrarouge :Section de nivellement du flux IR de 3 à 6 mètres pour une couverture de revêtement optimisée avant l'exposition à l'excimer
- Système UV Nano Excimer multi-lampes :Unité de lampe excimer intégrée fonctionnant à des longueurs d'onde de 172 nm/186-254 nm pour la polymérisation de surface
- Système de surveillance de l'oxygène et de purge d'azote :Capteur O₂ en temps réel avec régulation automatisée du débit d'azote pour maintenir une atmosphère inerte
- Unité de durcissement final au mercure UV :Réseau de lampes au mercure à large bande pour un durcissement en profondeur et une amélioration des propriétés de surface
- Système de contrôle PLC avec IHM couleur :Interface tactile conviviale pour le contrôle des paramètres et le stockage des recettes
- Zone de refroidissement/vieillissement :Section de refroidissement à air pulsé en option avant l'empilage des produits
- Unité d'empilage automatique :Système de collecte de sortie pour panneaux finis
Présentation du produit
La ligne compacte de revêtement et de durcissement au rouleau Excimer de haute qualité est un système de finition professionnel peu encombrant conçu pour les fabricants de panneaux de meubles haut de gamme, de portes d'armoires, de panneaux décoratifs, de revêtements de sol SPC et de panneaux laminés en PVC recherchant une finition tactile « douce pour la peau » de qualité supérieure.
La technologie de base utilise des lampes UV excimer de 172 nm qui, dans un environnement inerté à l'azote, polymérisent uniquement la couche superficielle supérieure du revêtement durcissable aux UV, créant une structure micro-rides qui confère un aspect ultra-mat (aussi bas que 2 à 5 GU), des propriétés anti-empreintes digitales et une sensation tactile luxueuse semblable à celle de la peau.
La conception compacte rend cette ligne idéale pour les installations avec un espace au sol limité tout en conservant la productivité et la qualité de finition des systèmes plus grands. Avec un fonctionnement entièrement automatisé depuis l'alimentation du substrat jusqu'à l'empilage des panneaux finis, la ligne minimise les interventions manuelles, réduit les coûts de main-d'œuvre et offre une qualité de surface exceptionnelle et reproductible pour les produits de panneaux de haute qualité.
Spécifications techniques
| Paramètre | Spécification/Description |
|---|---|
| Désignation du modèle | Série Compact - Entièrement personnalisable |
| Type de système | Enduction au rouleau + UV excimer + durcissement UV au mercure |
| Longueur d'onde de l'excimère | 172 nm (primaire) / 186-254 nm (compatible avec les bandes de chant) |
| Largeur de travail | 600 / 1100 / 1320 mm (personnalisable) |
| Plage d'épaisseur de travail | 2 - 50 mm (3 - 30 mm pour les panneaux décoratifs) |
| Longueur minimale du panneau | 300 mm (350 mm pour les panneaux de 10 à 30 mm d'épaisseur) |
| Vitesse du convoyeur | 0 - 20 m/min (réglable en continu via VFD) |
| Méthode de revêtement | Enduction simple ou double rouleau (personnalisable) |
| Nombre de têtes de revêtement | 1 - 2 (personnalisable) |
| Diamètre du rouleau applicateur | Φ200 / Φ250 mm (personnalisable) |
| Diamètre du rouleau doseur | Φ123 / Φ150 mm (personnalisable) |
| Longueur de nivellement infrarouge | 3 à 6 mètres (personnalisable) |
| Épaisseur du revêtement (humide) | Réglable : 0,01 - 2,0 mm |
| Niveau de brillance fini (60°) | Aussi bas que 2-5 GU (ultra-mat) |
| Dureté superficielle | Dureté du crayon 1H - 3H (en fonction de la formulation du revêtement) |
| Performance anti-empreintes digitales | Excellent - les empreintes digitales disparaissent rapidement ; la surface microstructurée réduit les marques visibles |
| Résistance aux rayures | Supérieur aux revêtements UV mats standards |
| Puissance totale installée | 35 - 80 kW (selon la configuration) |
| Alimentation | 380V / 50Hz / triphasé (configurable à 220V / 60Hz) |
| Pression de l'air comprimé | 0,4 - 0,7 MPa |
| Encombrement de la machine (L × L × H) | Conception compacte : env. 8 000-15 000 mm × 2 200 × 2 200 mm (personnalisable en fonction de la largeur) |
| Hauteur de fonctionnement | 900 mm (±20 mm) |
| Système de contrôle | Automate avec IHM à écran tactile couleur 7″, stockage des recettes, enregistrement des données de production |
| Certifications de sécurité | Certifié CE, conforme ISO9001:2015 |
Applications
Parfait pour les produits de panneaux de haute qualité nécessitant une finition de surface de qualité supérieure avec un espace au sol limité :
- Panneaux de mobilier haut de gamme :Armoires, armoires, tables, étagères pour applications résidentielles et commerciales de luxe
- Portes d'armoires de cuisine :Finition ultra mate anti-traces de doigts pour les cuisines modernes.
- Panneaux de construction décoratifs :Panneaux muraux intérieurs, séparateurs de pièces, matériaux de finition pour espaces commerciaux
- Revêtements de sol SPC et WPC :Surface durable, résistante aux rayures et douce au toucher pour les revêtements de sol de luxe en vinyle et en composite bois-plastique
- Panneaux laminés PVC et PET/PETG :Finition mate pour divers produits en feuilles décoratives
- Panneaux de porte :Revêtements de portes intérieures et extérieures nécessitant une surface tactile de qualité supérieure
- Production en petites et moyennes séries :Fabrication de meubles sur mesure, opérations de finition en atelier
- Composants du mobilier RTA :Panneaux de meubles prêts à assembler en paquet plat nécessitant une finition constante et de haute qualité
Options de personnalisation
Le système compact esthautement personnalisablepour répondre aux exigences de production spécifiques, aux types de panneaux et à l'espace au sol disponible. Les options de personnalisation incluent :
- Largeur de travail personnalisable de 600 mm à 1 600 mm pour s'adapter aux dimensions spécifiques des panneaux et aux contraintes de l'installation
- Configuration de revêtement à un ou deux rouleaux en fonction des exigences de l'application (apprêt uniquement ou apprêt + couche de finition)
- Dureté et matériau du rouleau personnalisables pour des formulations de revêtement spécifiques (à base d'eau, à base de solvant, durcissable aux UV)
- Longueur de nivellement IR réglable de 3 à 6 mètres en fonction du temps d'écoulement requis pour une chimie de revêtement spécifique et une vitesse de ligne
- Optimisation du système de contrôle de l'azote pour différentes géométries de panneaux et volumes de production
- Ajout d'une section de refroidissement pour une manipulation immédiate après durcissement
- Intégration du module d'impression monochrome pour la correspondance des couleurs des bandes de chant
- Fonctionnalités supplémentaires telles que le retournement automatique des panneaux pour le revêtement double face, l'intégration des bandes de chant ou des caméras d'inspection qualité
- Options de niveau d'automatisation (alimentation manuelle des panneaux, semi-automatique ou entièrement automatique)
- Configuration d'armoire de commande compacte pour les installations à espace limité
- Configurations électriques personnalisées pour les normes régionales spécifiques (CE, UL, CSA)
Principales fonctionnalités
- Conception compacte :Disposition peu encombrante nécessitant un minimum d'espace au sol dans l'usine - parfaite pour les installations de production de petite à moyenne taille sans compromettre la qualité de finition
- Environnement de revêtement sans poussière :La station de nettoyage de la poussière intégrée élimine les contaminants avant le revêtement, éliminant ainsi les défauts de surface et garantissant une finition impeccable
- Technologie de revêtement au rouleau de précision :Le rouleau doseur chromé combiné au rouleau applicateur en caoutchouc permet une application précise et uniforme du revêtement.
- Nivellement de débit optimisé :La section de nivellement IR de 3 à 6 mètres permet au revêtement de s'écouler librement avant l'exposition à l'excimer, garantissant ainsi une couverture complète de toutes les caractéristiques de la surface.
- Résistance supérieure aux rayures et aux taches :La structure de surface densément réticulée offre une excellente résistance aux rayures, aux éraflures, aux taches et aux agents chimiques
- Technologie Excimer à froid :Un transfert de chaleur minimal pendant la polymérisation de la surface protège les substrats sensibles à la chaleur, notamment les placages de bois minces et les panneaux d'ingénierie
- Capacité de changement rapide :La conception conviviale permet des changements rapides de rouleaux et des changements de couleur/matériau, minimisant ainsi les temps d'arrêt entre les cycles de production
- Fonctionnement économe en énergie :La configuration optimisée de la lampe UV et le contrôle automatisé de l'azote réduisent la consommation d'énergie et les coûts d'exploitation
- Cadre de construction monobloc :Le cadre en acier soudé robuste assure la stabilité de la machine et un fonctionnement sans vibrations à toutes les vitesses de production
- IHM conviviale :Interface tactile intuitive avec stockage de recettes pour différentes configurations de produits, réduisant le temps de formation des opérateurs et les erreurs de configuration
Assistance et services
- Aide à la planification de l'espace :Consultation sur site ou à distance pour optimiser le placement des machines dans l'agencement existant de l'atelier
- Installation et mise en service :Assistance professionnelle à l'installation sur site, y compris la mise à niveau, l'alignement, l'étalonnage et les tests
- Formation des opérateurs :Formation complète axée sur l'optimisation des paramètres de revêtement, les principes de durcissement par excimer, la gestion de l'azote et les procédures de maintenance quotidiennes
- Kits d'échange et de maintenance des rouleaux :Cartouches de rouleaux de rechange pré-alignées et kits de maintenance programmée disponibles pour un changement rapide et des temps d'arrêt réduits
- Ligne d'assistance technique :Assistance technique à distance réactive pour le dépannage et les conseils opérationnels
- Plans de maintenance préventive :Programmes de maintenance planifiés pour maximiser la disponibilité et prolonger la durée de vie des équipements
- Disponibilité des pièces de rechange :Fourniture à vie de pièces de rechange d'origine, notamment lampes, rouleaux, courroies, joints et pièces d'usure
Emballage et expédition
- Conditionnement:Caisse en bois d'exportation compacte avec rembourrage en mousse et barrière contre l'humidité - empreinte optimisée pour réduire les coûts d'expédition
- Options d'expédition :Expédition mondiale par fret maritime (LCL/consolidation de conteneurs), fret aérien pour les livraisons urgentes ou transport terrestre
- Délai de livraison:25 à 40 jours pour les configurations standards ; 40 à 55 jours pour les configurations personnalisées
- Documentation:Documentation d'exportation complète comprenant une facture commerciale, une liste de colisage, un connaissement, une déclaration CE et des manuels techniques complets
Foire aux questions
Q : Quelle surface au sol est requise pour ce système compact ?
R : La longueur totale de la ligne varie de 8 000 mm à 15 000 mm selon la configuration et la largeur de travail, ce qui la rend adaptée aux installations avec une surface au sol limitée. Le système peut également être personnalisé avec des dispositions de modules alternatives pour s'adapter à des configurations d'usine spécifiques.
Q : Cette ligne peut-elle gérer à la fois les panneaux plats et les surfaces profilées/bordées ?
R : Principalement conçu pour les écrans plats. Pour l'intégration des bandes de chant, des modules optionnels (impression monochrome, traitement excimer spécifique aux bords) peuvent être ajoutés. Contactez notre équipe d’ingénierie pour connaître les exigences de configuration spécifiques.
Q : Comment la technologie Excimer atteint-elle sa propriété anti-empreinte digitale ?
R : L’UV excimer de 172 nm crée une structure de surface micro-ridée au niveau microscopique. Cette texture diffuse la lumière et réduit la visibilité des huiles et des marques des doigts. De plus, la microstructure réduit la zone de contact des empreintes digitales, les rendant moins apparentes et plus faciles à nettoyer.
Q : Quelle est la durée de vie typique des lampes excimer et des LED UV ?
R : Les lampes Excimer ont généralement une durée de vie de plusieurs milliers à dix mille heures selon la fréquence d'utilisation et les conditions de fonctionnement. Les LED UV ont une durée de vie prolongée dépassant 20 000 heures. Un étalonnage régulier et un entretien approprié maximiseront la durée de vie des composants.
Q : Cet équipement est-il soumis à des exigences environnementales strictes ?
R : Oui, le revêtement excimer nécessite des conditions environnementales stables. Un environnement propre et à température contrôlée (de préférence une salle blanche) est recommandé avec une température et une humidité stables. Les opérations doivent suivre des procédures standard pour éviter toute contamination affectant la finition de surface. Cependant, le processus est hautement automatisé et repose peu sur le travail manuel.
Q : Est-ce adapté aux revêtements UV à base d'eau ?
R : Oui, le système est compatible avec une large gamme de revêtements durcissables par UV, notamment les formulations UV à base d'eau, UV à base de solvant et UV 100 % solides. Les types de revêtements compatibles incluent les acryliques, les époxy, les polyuréthanes et les systèmes PUA.
Q : La ligne peut-elle être améliorée pour atteindre une plus grande capacité à l’avenir ?
R : La conception modulaire permet la mise à niveau des composants. Cependant, le châssis de la machine et la largeur du convoyeur sont généralement fixes. Nous vous recommandons de spécifier la dimension de panneau la plus large dont vous prévoyez avoir besoin au moment de l'achat afin d'éviter des limitations futures. Des options de personnalisation pour des largeurs de travail plus larges (jusqu'à 2 600 mm) sont disponibles sur les modèles à plateforme plus grande - veuillez consulter notre équipe commerciale.
