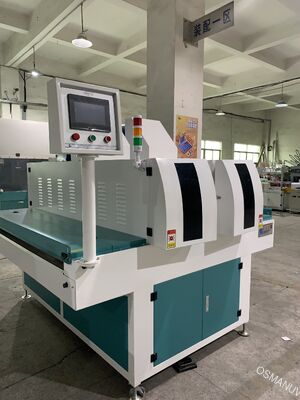

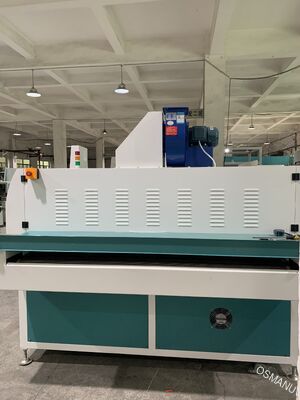

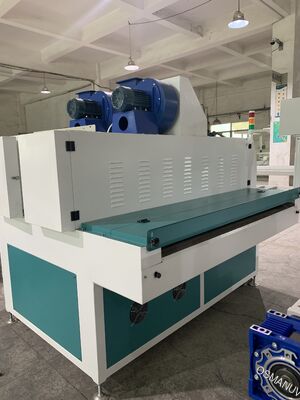

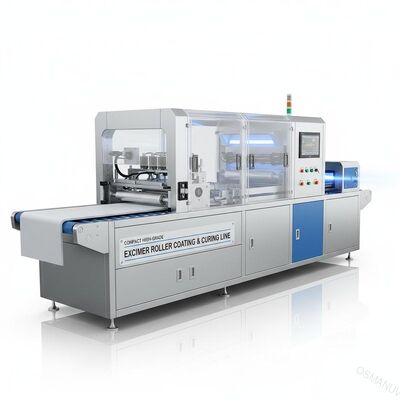

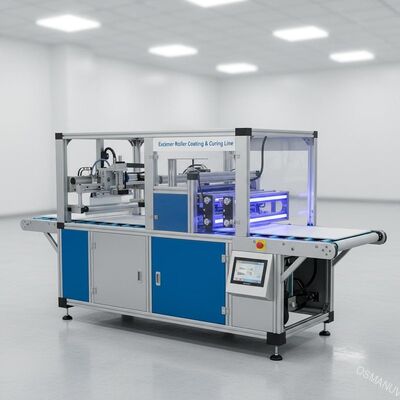

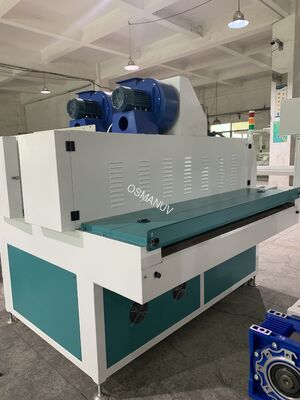

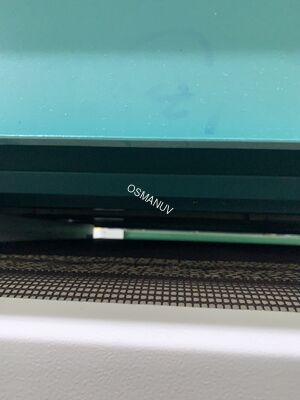

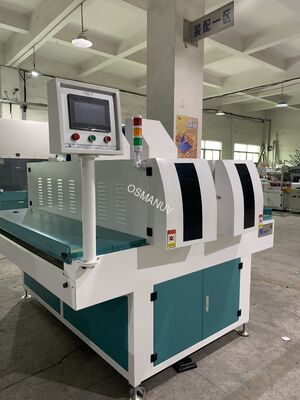

Ligne compacte de revêtement et de durcissement de rouleaux excimer de haute qualité pour panneaux souples
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | OSM-GH-1320 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | CAISSE EN BOIS |
| Délai de livraison: | 30 ~ 40 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Rapport d'essai de machines: | Fourni | Système de contrôle: | Écran tactile CPL |
|---|---|---|---|
| Zone de revêtement: | Vaste zone | Automatisation du revêtement: | Haute automatisation |
| Durabilité du revêtement: | Haute durabilité | Largeur sèche efficace: | 200 mm |
| Hauteur de la pile de collecte: | 1000mm | Emballer: | caisse en bois |
| Mettre en évidence: | ligne de revêtement à rouleaux excimer compact,Machines de durcissement UV pour panneaux souples,machine à revêtement excimer de haute qualité |
||
Description de produit
Ligne compacte de revêtement et de durcissement de rouleaux excimer de haute qualité pour panneaux souples
Cette ligne de revêtement et de durcissement de rouleaux excimères compacts est spécialement conçue pour la production de lots de haute qualité de panneaux souples,fournir des finitions tactiles haut de gamme avec un fonctionnement efficace en termes d'espace.
Composition de la ligne de production
- Unité de nettoyage des poussières:Station de nettoyage à la brosse et à l'aspirateur à une ou deux faces
- Machines de revêtement à rouleaux de précision:Tête de revêtement de haute précision avec rouleaux de dosage et d'application
- Zone de nivellement infrarouge:section de nivellement du débit IR de 3 à 6 mètres
- Système UV excimer nano multi-lampes:Unité de lampe excimère intégrée pour la polymérisation de surface
- Système de surveillance de l'oxygène et de purge d'azote:Capteur d'oxygène en temps réel avec régulation automatique de l'azote
- Unité de durcissement final UV du mercure:Ensemble de lampes à mercure à large bande pour durcissement en profondeur
- Système de commande PLC:Interface tactile conviviale avec stockage de recettes
- Zone de refroidissement ou de vieillissement:Section de refroidissement par air forcé facultative
- Unité d'empilage automatique:Système de collecte des déchets pour les panneaux finis
Paramètres techniques
| Paramètre | Spécification / Description |
|---|---|
| Désignation du modèle | Série compacte - entièrement personnalisable |
| Type de système | Couche en rouleaux + excimer UV + séchage UV au mercure |
| Longueur d'onde de l'excimer | 172 nm (primaire) / 186-254 nm (compatible avec les bandes de bordure) |
| Largeur de travail | 600 / 1100 / 1320 mm (peut être personnalisé) |
| Plage d'épaisseur de travail | 2 à 50 mm (3 à 30 mm pour les panneaux décoratifs) |
| Longueur minimale du panneau | 300 mm (350 mm pour les panneaux de 10 à 30 mm d'épaisseur) |
| Vitesse de transport | 0 à 20 m/min (réglable sans pas via VFD) |
| Méthode de revêtement | Couche à rouleaux simples ou doubles (personnalisable) |
| Nombre de têtes de revêtement | 1 - 2 (personnalisable) |
| Diamètre du rouleau d'application | Φ200 / Φ250 mm (peut être personnalisé) |
| Diamètre du rouleau de dosage | Φ123 / Φ150 mm (personnalisable) |
| Longueur de nivellement infrarouge | 3 à 6 mètres (personnalisable) |
| Épaisseur du revêtement (humide) | Réglable: 0,01 à 2,0 mm |
| Niveau de brillance fini (60°) | Jusqu'à 2 à 5 GU (ultra-mat) |
| Dureté de surface | Dureté du crayon 1H - 3H (en fonction de la composition du revêtement) |
| Performance anti-empreintes digitales | Excellent - les empreintes se dissipent rapidement |
| Résistance aux rayures | Supérieur aux revêtements UV mat standard |
| Puissance totale installée | 35 à 80 kW (selon la configuration) |
| Énergie | 380 V / 50 Hz / 3 phases (configurable à 220 V / 60 Hz) |
| Pression de l'air comprimé | 0.4 à 0,7 MPa |
| Emprunt de la machine (L × W × H) | Conception compacte: environ 8 000 à 15 000 mm × 2 200 × 2 200 mm |
| Hauteur de l'opération | 900 mm (± 20 mm) |
| Système de contrôle | PLC avec HMI à écran tactile couleur de 7 pouces, stockage de recettes, enregistrement des données de production |
| Certificats de sécurité | Certifié CE, conforme à la norme ISO9001:2015 |
Applications
- Panneaux de meubles haut de gamme:Armoires, armoires, tables et étagères
- Portes d'armoires de cuisine:Finition ultra-mate, anti-empreintes digitales
- Panneaux de construction décoratifs:Panneaux muraux intérieurs, séparateurs de pièces
- Pour les revêtements de sol en PPC et en PPC:Surfaces résistantes aux rayures et douces
- Panneaux laminés en PVC et en PET/PETG:Finition mate pour feuilles décoratives
- Panneaux de porte:Dents de porte intérieure et extérieure
- Production par lots de petites à moyennes quantités:Fabrication de meubles sur mesure
- Composants de meubles RTA:Panneaux de meubles à paquet plat prêts à l'assemblage
Options de personnalisation
Le système compact esthautement personnalisablepour répondre aux exigences spécifiques de production:
- Largeur de travail personnalisable de 600 mm à 1600 mm
- Configuration de revêtement à rouleaux simples ou doubles
- Dureté du rouleau et personnalisation du matériau
- Longueur de nivellement IR réglable de 3 à 6 mètres
- Optimisation du système de contrôle de l'azote
- Ajout de section de refroidissement
- Intégration du module d'impression monochrome
- Caractéristiques supplémentaires: renversement automatique du panneau, intégration de bandes de bord, caméras d'inspection de la qualité
- Options de niveau d'automatisation (manuel, semi-automatique ou entièrement automatique)
- Configuration de l'armoire de commande compacte
- Configurations électriques personnalisées pour les normes régionales
Principales caractéristiques
- Conception de l'empreinte compacte:Aménagement efficace en termes d'espace pour un espace d'usine limité
- Environnement de revêtement sans poussière:Une station de nettoyage intégrée élimine les défauts de surface
- Technologie de revêtement de rouleaux de précision:Rouleau de dosage chromé avec rouleau d'application en caoutchouc
- Nivelation optimisée du débit:Le niveau IR de 3 à 6 mètres assure une couverture complète
- Résistance supérieure aux rayures et aux taches:Structure de surface étroitement reliée
- Technologie d'excimer à froid:Un transfert de chaleur minimal protège les substrats sensibles
- Capacité de changement rapide:Changements rapides de rouleaux et changements de couleur/de matériau
- Fonctionnement écoénergétique:Configuration optimisée de la lampe UV et contrôle automatisé de l'azote
- Cadre de construction en une seule pièce:Cadre en acier soudé pour la stabilité
- Interface utilisateur conviviale:Interface tactile intuitive avec stockage de recettes
Soutien et services
- Aide à la planification spatiale:Consultation sur place ou à distance
- Installation et mise en service:Appui professionnel à l'installation sur place
- Formation des opérateurs:Formation complète sur l'optimisation et la maintenance des revêtements
- Remplacement des rouleaux et kits d'entretienCartouches de rouleaux de rechange préalignées
- Ligne d'assistance technique:Assistance technique à distance réactive
- Plans d'entretien préventifProgrammes de maintenance planifiés
- Disponibilité des pièces détachées:Fourniture à vie de pièces de rechange originales
Emballage et expédition
- Emballage:Caisse en bois compacte pour l'exportation avec rembourrage en mousse et barrière à l'humidité
- Options d'expédition:Expédition mondiale par fret maritime, par fret aérien ou par transport terrestre
- Délai de livraison:25 à 40 jours pour les configurations standard; 40 à 55 jours pour les configurations personnalisées
- Documentation:Documentation d'exportation complète, y compris les manuels techniques et la déclaration CE
Questions fréquemment posées
Combien d'espace est nécessaire pour ce système compact?
La longueur totale de la ligne varie de 8 000 mm à 15 000 mm en fonction de la configuration et de la largeur de travail, ce qui la rend adaptée aux installations à surface limitée.Le système peut également être personnalisé avec des arrangements de modules alternatifs pour s'adapter à des mises en page d'usine spécifiques.
Cette ligne peut-elle gérer à la fois des panneaux plats et des surfaces profilées/à bords?
Pour l'intégration des bandes de bord, des modules optionnels (impression monochrome, traitement excimer spécifique au bord) peuvent être ajoutés.Contactez notre équipe d'ingénieurs pour les exigences de configuration spécifiques.
Comment la technologie excimère parvient-elle à sa propriété anti-empreintes digitales?
L'excimer UV de 172 nm crée une structure de surface micro-ridée au niveau microscopique. Cette texture disperse la lumière et réduit la visibilité des graisses et des marques du doigt.la micro-structure réduit la zone de contact pour les empreintes digitales, les rendant moins visibles et plus faciles à essuyer.
Quelle est la durée de vie typique des lampes excimères et des LED UV?
Les lampes excimer ont généralement une durée de vie de plusieurs milliers à dix mille heures selon la fréquence d'utilisation et les conditions de fonctionnement.L'étalonnage régulier et l'entretien approprié maximiseront la durée de vie des composants.
Cet équipement répond-il à des exigences environnementales strictes?
Oui, le revêtement par excimère nécessite des conditions environnementales stables. Un environnement propre et à température contrôlée (de préférence une salle blanche) à température et humidité stables est recommandé.Les opérations doivent être effectuées selon des procédures standard afin d'éviter toute contamination affectant la finition de la surface.Cependant, le processus est hautement automatisé et ne nécessite que peu de main-d'œuvre.
Est-ce adapté pour les revêtements UV à base d'eau?
Oui, le système est compatible avec un large éventail de revêtements UV curables, y compris les UV à base d'eau, les UV à base de solvants et les formulations 100% solides UV.polyuréthane, et les systèmes PUA.
La ligne peut-elle être améliorée pour une plus grande capacité à l'avenir?
La conception modulaire permet des améliorations de composants. Cependant, le cadre de la machine et la largeur du convoyeur sont généralement fixes.Nous vous recommandons de spécifier la dimension la plus large du panneau que vous prévoyez avoir besoin au moment de l'achat pour éviter les limitations futures. Des options de personnalisation pour des largeurs de travail plus larges (jusqu'à 2600 mm) sont disponibles sur les modèles de plateforme plus grands - veuillez consulter notre équipe commerciale.
