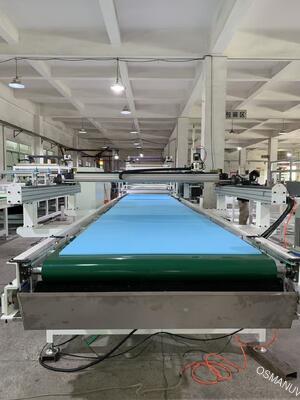

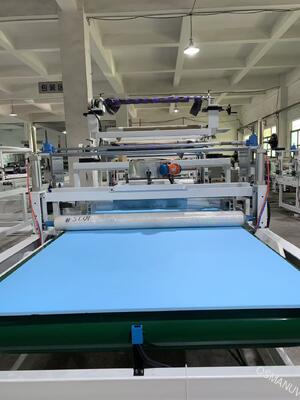

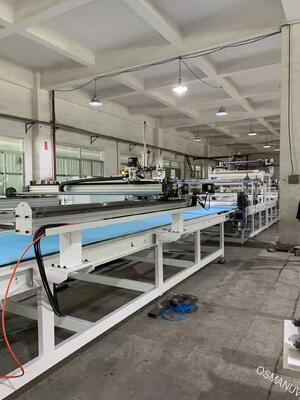

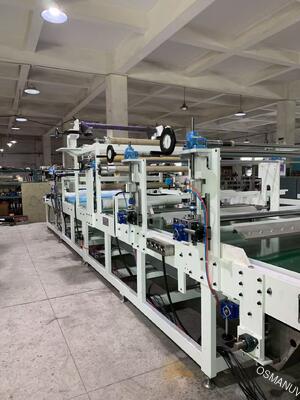

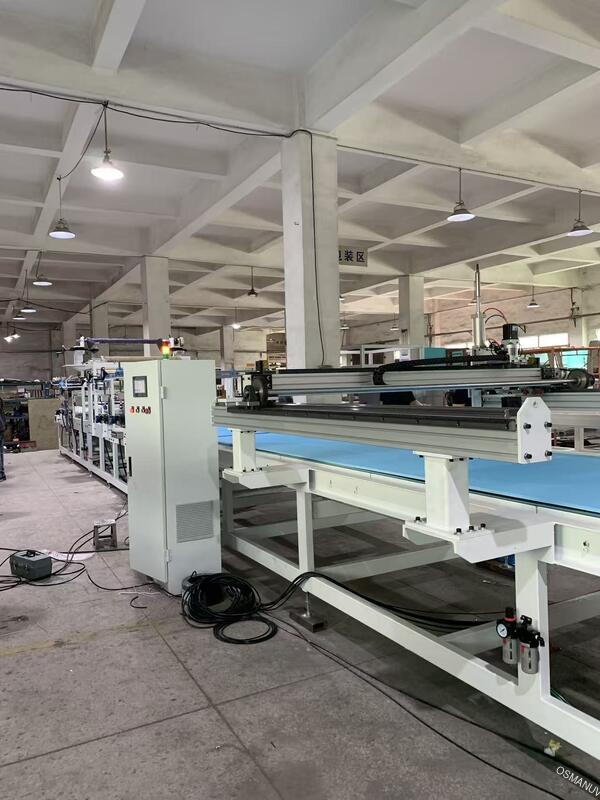

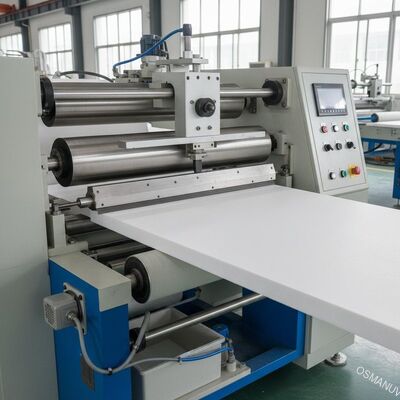

Ligne de revêtement couteau sur rouleau de haute précision pour le nivellement et le lissage de surface de panneaux de mousse XPS
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | OSM-GT-800 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | CAISSE EN BOIS |
| Délai de livraison: | 30 ~ 40 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Système de contrôle: | Contrôle PLC avec écran tactile | Vitesse de la ligne de production: | 0 à 10 m/min |
|---|---|---|---|
| Largeur de revêtement maximum: | 600 mm | Type de revêtement: | Revêtement de ferraille |
| Épaisseur de traitement: | 3-80mm | Dimensions de la machine: | Longueur 4000 mm x Largeur 1500 mm x Hauteur 1800 mm |
| Gamme d'épaisseur de revêtement: | 1 à 100 microns | Dimensions hors tout: | longueur × largeur × hauteur |
| Mettre en évidence: | Machine de revêtement pour panneaux de mousse XPS,ligne de revêtement couteau sur rouleau,machine de revêtement rideau de haute précision |
||
Description de produit
Ligne de revêtement à couteau-sur-rouleau de haute précision pour le nivellement et lissage de la surface du carton en mousse XPS
1Composition de la ligne de production
La ligne de revêtement intégrée complète se compose des modules suivants:
| Module | Définition |
|---|---|
| 1- Un convoyeur d'alimentation automatique | Un convoyeur à rouleaux ou à courroie avec des guides latéraux pour un positionnement précis de la carte XPS. |
| 2Unité de prétraitement de surface (facultatif) | Corona, plasma ou traitant à la flamme pour augmenter l'énergie de surface pour une meilleure adhérence du revêtement. |
| 3. Station de revêtement au couteau sur roulement | Assemblage de lame médicale de précision (grattoir) avec espace réglable et rouleau de support de haute précision. |
| 4Système d'approvisionnement en matériaux de revêtement | Système de pompage et de circulation avec contrôle de viscosité et filtration. |
| 5. section de convoyeur de nivellement et de séchage | Tunnel de séchage à air chaud multi-zones ou IR pour un durcissement rapide. |
| 6Zone de refroidissement | Refroidissement forcé par l'air ambiant pour stabiliser la planche revêtue. |
| 7- Unité automatique d'empilement/déchargement | Un empilateur pneumatique ou servo-alimenté pour les panneaux finis. |
| 8. Cabinet de contrôle central avec HMI | Système PLC avec écran tactile pour le réglage des paramètres, le stockage des recettes et la surveillance en temps réel. |
2Description du produit
Notre ligne de revêtement à couteau à rouleaux de haute précision est spécialement conçue pour appliquer des revêtements cimentés, polymères ou acryliques uniformes sur des panneaux en mousse XPS.À l'aide d'une lame médicale rigide (grasseur) positionnée avec précision au-dessus d'un rouleau de support de meulage de précisionLe système remplit efficacement les pores de surface, masque la texture de mousse et crée un revêtement parfaitement lisse.base de niveau pour les systèmes de finition d'isolation extérieure (EIFS)Avec une vitesse de ligne réglable et une épaisseur de revêtement, il offre une qualité de surface supérieure et des économies de matériaux.
3. Paramètres techniques (Format du tableau)
| Catégorie | Paramètre | Spécification / Description |
|---|---|---|
| Dimensions de la pièce | Largeur maximale de la planche | La taille de l'appareil doit être indiquée. |
| Longueur du tableau | Illimité (processus continu) | |
| Plage d'épaisseur du panneau | L'écart entre les rouleaux est réglable. | |
| Paramètres de revêtement | Méthode de revêtement | Couteau à roulement (légère médicale) |
| Épaisseur du revêtement (humide) | Personnalisable de 0,5 mm à 10 mm (réglage sans pas par micromètre) | |
| Tolérance à l'épaisseur du revêtement | ±0,1 mm sur toute la largeur | |
| Viscosité du matériau de revêtement | Convient pour une viscosité faible à élevée (100 ‰ 100 000 cP) | |
| Caractéristiques mécaniques | Matériau de la lame | Acier inoxydable trempé ou à pointe de carbure de tungstène (facultatif) |
| Diamètre du rouleau d'appui | Ø200 ?? Ø300 mm, broyé de précision, chromé | |
| Vitesse de transport | 1 ¢ 20 m/min (régulé par onduleur de fréquence) | |
| Section de séchage | Méthode de séchage | Circulation d'air chaud (chauffage au gaz ou électrique) |
| Plage de température de séchage | Environnement 150°C (zone de contrôle) | |
| Longueur du tunnel | Personnalisable (norme: 6m, 8m, 12m) | |
| Utilisation et sécurité | Énergie | 380 V / 415 V, 3 phases, 50/60 Hz (personnalisable) |
| Air comprimé | 6°8 bar, sec et propre | |
| Caractéristiques de sécurité | Arrêt d'urgence, protection contre la surcharge, protecteurs de sécurité | |
| Contrôle | Indicateur HMI | Écran tactile couleur de 7 ou 10 pouces, stockage de recettes, enregistrement de données |
4. Application
-
Plaques d'isolation extérieure des murs (EIFS) appliquant une couche de base ou un mortier adhésif sur le XPS.
-
Panneaux XPS décoratifs ️ revêtement avec rendu acrylique coloré ou finition texturée.
-
Composants en mousse industrielle ajoutant des revêtements antistatiques, ignifuges ou protecteurs.
-
Sous-couche pour revêtements de sol lissage de la surface des panneaux de chauffage par le sol XPS.
-
Panneaux d'isolation de toits appliquant des revêtements résistants aux intempéries.
5. personnalisation
Cette ligne de revêtement est hautement personnalisable pour correspondre à vos spécifications de produit exactes et les exigences de production:
-
Largeur de la planche et de l'outillage La largeur du revêtement peut être personnalisée de 300 mm à 2400 mm; les supports de lames et les barrages latéraux sont sur mesure.
-
Étendue d'épaisseur du revêtement Le mécanisme d'écartement de lame médicale peut être personnalisé pour des films humides extrêmement fins (0,2 mm) ou épais (jusqu'à 15 mm).
-
Type de lame Options comprennent une lame d'acier flexible, une lame rigide à bord carré ou un système de grattage réglable à deux lames.
-
Configuration du tunnel de séchage ️ Longueur, nombre de zones, méthode de chauffage (gaz/électricité/vapeur) et section de refroidissement peuvent être personnalisés.
-
L'intégration
-
Équipement de traitement Système d'alimentation automatique avec agitateur, pompe à engrenages ou pompe à vis basée sur la viscosité du revêtement.
6. Caractéristiques clés
-
La qualité supérieure de la surface: La lame médicale rigide et le rouleau de support de précision éliminent les traces, les rayures et les bulles d'air, ce qui donne un revêtement parfaitement plat.
-
Large réglage de l'épaisseur
-
Efficacité élevée du matériau Le revêtement au couteau sur rouleau gaspille moins de matériau que le revêtement par pulvérisation ou par rideau, ce qui permet d'économiser des coûts.
-
Construction industrielle robuste ️ cadre en acier lourd, surfaces résistantes à la corrosion, conçu pour fonctionner 24 heures sur 24 et 7 jours sur 7.
-
Facilité de nettoyage et d'entretien L'assemblage rapide de la lame et la couche de revêtement accessible simplifient le changement de couleur ou de matériau.
-
Séchage écoénergétique ️ Le recyclage de l'air chaud multi-zones réduit la consommation d'énergie (disponible avec option de récupération de chaleur).
7. Assistance et services
-
Ingénierie prévente ️ conception gratuite de l'aménagement, simulation de la ligne et tests de faisabilité du revêtement.
-
Installation et mise en service ️ Installation et réglage sur place par nos ingénieurs supérieurs (ou guidage à distance pour l'étranger).
-
Formation: formation complète des opérateurs et du personnel de maintenance.
-
La garantie est de 18 mois sur la machine principale et de 12 mois sur les pièces électriques.
-
Assistance après-vente: consultation technique à vie, fourniture de pièces de rechange et diagnostic à distance par appel vidéo.
8Emballage et expédition
-
L'emballage: chaque module est démonté, enveloppé dans de l'huile antirouille, scellé avec une pellicule étirante et emballé dans des caisses en contreplaqué de qualité d'exportation avec protection contre la mousse.
-
Marquage: les marques d'expédition, les points de levage et les étiquettes fragiles sont clairement indiqués.
-
Expédition Expédition par fret maritime (FOB, CIF, EXW) ou par fret aérien pour les commandes urgentes.
-
Temps de livraison: 10 à 12 semaines après confirmation de la commande.
9. FAQ
Q1: Quels types de matériaux de revêtement cette ligne peut-elle appliquer sur le XPS?
R: Il fonctionne parfaitement avec le mortier cimenté (couche de base EIFS), les revêtements acryliques, les adhésifs modifiés par polymère, les plâtres à base de plâtre et même les peintures ignifuges.La plage de viscosité du matériau est large, et le système de pompe peut être personnalisé en conséquence.
Q2: La ligne endommage-t-elle la surface moelleuse en mousse XPS?
R: Non. Le rouleau de support est doux (enduit de caoutchouc ou de polyuréthane) pour protéger la mousse, tandis que la lame médicale ne touche que la pâte de revêtement.Le support du convoyeur a également des points de contact à basse pression.
Q3: Comment assurer une épaisseur de revêtement uniforme sur toute la largeur du panneau?
R: Le rouleau de support à graissage de précision, combiné à un support de lame rigide et à un réglage micrométrique aux deux extrémités, assure une planéité linéaire de la lame à ± 0,05 mm sur toute la largeur.Compensation automatique de l'usure de la lame (facultatif) améliore encore la consistance.
Q4: Cette machine peut-elle appliquer deux couches (par exemple, couche de base + couche supérieure) en une seule fois?
R: Une configuration à double tête (deux stations de grattage) peut être personnalisée pour appliquer une deuxième couche immédiatement après la première phase de séchage ou de semi-séchage, ce qui permet d'économiser de l'espace et du temps de manutention.
Q5: Quel est le temps de séchage typique pour un revêtement cimenté de 3 mm sur XPS?
R: À 80°C avec circulation d'air forcée, le séchage prend environ 10 à 15 minutes selon la teneur en humidité.
Q6: Offrez-vous un essai d'échantillonnage de revêtement?
R: Oui. Envoyez-nous vos cartes XPS et votre matériau de revêtement, et nous ferons des essais dans notre laboratoire. Nous fournirons des échantillons revêtus, des paramètres de processus optimisés et un rapport vidéo.
