Ligne de revêtement continue de lames médicales à rouleau à rouleau avec régulation de la tension de la largeur de la toile personnalisable et uniformité d'épaisseur élevée

Ligne de revêtement continue de lames médicales à rouleau à rouleau avec régulation de la tension de la largeur de la toile personnalisable et uniformité d'épaisseur élevée
Ligne de revêtement continue de lame de docteur roll-to-roll Notre ligne de revêtement à racle permet le revêtement continu ou par lots de boues, pâtes, encres et matériaux sol-gel sur du verre, une feuille métallique, un film polymère ou du papier. Il présente une uniformité d'épaisseur élevée (< ± ...
Place of Origin:Chine
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Spécification
Minimum Order Quantity:1 ensemble
Price:Négociable
Product Custom Attributes
Mettre en évidence

Machine de revêtement UV avec contrôle de tension

,

Ligne de revêtement à lame racleuse largeur personnalisable

,

Machine de revêtement rouleau à rouleau haute uniformité

Tension d'alimentation:
380V, 50HZ, système à cinq fils triphasé
Épaisseur de traitement:
3-80mm
Durée totale:
27m
Manière de séchage:
Ultraviolet - durcissable
Pouvoir:
50 kW
Embellissement:
Spot UV, texture, effet de sable.
Têtes d'impression:
Epson S3200 3 pièces
Titre de l'article:
deux / trois / quatre
Product Description

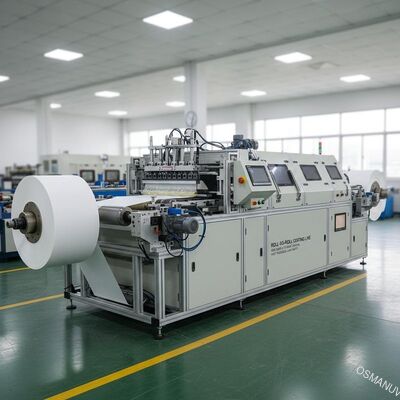

Ligne de revêtement continue de lame de docteur roll-to-roll
Notre ligne de revêtement à racle permet le revêtement continu ou par lots de boues, pâtes, encres et matériaux sol-gel sur du verre, une feuille métallique, un film polymère ou du papier. Il présente une uniformité d'épaisseur élevée (< ± 2 %), un faible gaspillage de matériaux et un contrôle stable des écarts. Idéal pour les laboratoires de R&D, les lignes pilotes et la production à grande échelle.
Paramètres techniques
Paramètre Gamme Standard Option personnalisable
Méthode de revêtement Racle (laboratoire) / Matrice à fente (production) Rouleau de virgule / Microgravurepersonnalisable
Largeur de revêtement 150 mm (laboratoire) / 600 mm (production) 50 - 1600 millimètres
Type de substrat Verre, film, feuille métallique Rigide ou flexiblepersonnalisable
Épaisseur du revêtement humide 10 - 500 µm 1 - 2000 µm
Uniformité de l'épaisseur ±2% ±0,5 % (contrôle de l'écartement des servos)
Vitesse de ligne 0,1 - 5 m/min (laboratoire) 0,05 - 50 m/min
Méthode d'ajustement des écarts Micromètre manuel Servomoteur motorisépersonnalisable
Température de séchage TA - 150°C TA - 300°C (multizone)
Largeur du substrat (rouleau à rouleau) 300 millimètres 100 - 1500 millimètrespersonnalisable
Plage de contrôle de tension 10 - 200 N 5 à 500 Npersonnalisable
Alimentation 220V / 50Hz monophasé 380V triphasé disponible
Applications
  • Revêtement d'électrode de batterie lithium-ion (anode et cathode)
  • Couches actives de pérovskite et de cellules solaires organiques
  • Films à diodes électroluminescentes à points quantiques (QLED / OLED)
  • Ruban céramique vert pour condensateurs MLCC
  • Matériaux adhésifs, d'étanchéité et d'interface thermique
  • Patchs transdermiques pharmaceutiques
  • Electronique imprimée flexible (nanofils d'Ag, graphène)
  • Films optiques (antireflet, revêtement dur)
Paramètres du processuspersonnalisablepour chaque type de matériau.
Options de personnalisation
  • Matériau de la tête de revêtement : Acier inoxydable 316L / Carbure de tungstène / Polymère
  • Résolution de réglage de l'écart lame/matrice jusqu'à 0,1 µm
  • Conception de calage pour revêtement à motifs ou multicouche
  • Mandrin à vide pour substrat ou serrage magnétique (pour substrats rigides)
  • Système automatisé de circulation et de dégazage du lisier
  • Traitement des COV des gaz d'échappement (filtre à charbon ou épurateur humide)
  • Intégration en salle blanche (ISO 5 - ISO 8) avecpersonnalisableempreinte
  • Commande API basée sur des recettes avec interface tactile
  • Couteau à air ou buse d'aspiration pour l'élimination des cordons de bordure (EBR)
Principales fonctionnalités
  • Racle affûtée avec précision avec bord résistant à l'usure
  • Retour d'écart en temps réel via un capteur de déplacement laser
  • IHM à écran tactile avec stockage de recettes pour plus de 100 paramètres de revêtement
  • Conception modulaire pour les mises à niveau futures (ajouter un sèche-linge, dérouler/rembobiner)
  • Protection anti-goutte et dépassement pour démarrage/arrêt
  • Faible volume mort de matière (< 5 ml pour une tête à petite échelle)
  • Personnalisabledéclencheurs logiciels pour la vision ou la mesure de l'épaisseur
  • En option : intégration d'une jauge d'épaisseur (confocale / courants de Foucault)
Assistance et services
  • Consultation gratuite du processus avant l'achat (téléchargez votre fiche signalétique)
  • Installation et mise en service sur site par des ingénieurs certifiés
  • 18 mois de garantie sur la tête de revêtement et l'actionneur d'espacement
  • Assistance à distance via TeamViewer ou équivalent
  • Service d'étalonnage annuel -personnalisableplan de service (1/3/5 ans)
  • Inventaire de pièces de rechange pour pales, joints et roulements
  • Manuel de formation des opérateurs et vidéothèque inclus
Emballage et expédition
Emballage : film antistatique + rembourrage en mousse + caisse d'exportation en contreplaqué
Tête de revêtement expédiée séparément dans un revêtement d'huile protecteur
Dimensions (petite ligne de laboratoire) : 130×60×60 cm (environ 180 kg)
Dimensions (ligne de production R2R) : dépend de la longueur -personnalisabledisposition de l'emballage
Expédition : FCL préféré, LCL disponible, fret aérien pour les unités de laboratoire urgentes
Tous les colis étiquetés avec des points de levage et « Fragile - Precision Gap »
Foire aux questions
Q1 : Cette ligne peut-elle gérer à la fois le verre rigide et le film PET flexible ?
Oui. Nous offronspersonnalisablefixations de substrat : mandrin à vide pour le verre, élévateur à broches pour les panneaux rigides ou pince à rouleau pour le film.
Q2 : Quelle est la quantité minimale de revêtement pour une ligne à l’échelle du laboratoire ?
Avec une petite filière à fente, vous pouvez enduire avec seulement 5 à 10 ml de bouillie. Le volume du réservoir estpersonnalisablejusqu'à 2 ml.
Q3 : L'étuve de séchage est-elle configurable pour un environnement de gaz inerte (N₂) ?
Absolument. La purge des gaz du four et la surveillance de l'oxygène sontpersonnalisableoptions pour les matériaux sensibles à l’humidité et à l’air.
