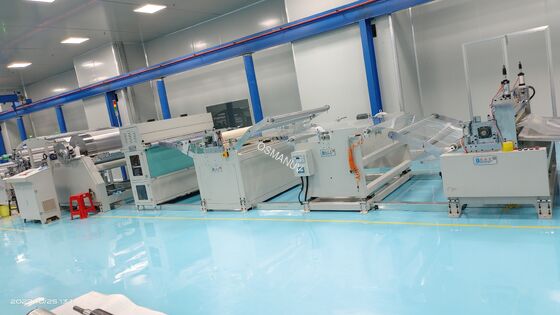

Ligne de revêtement à fente à haute vitesse pour panneaux solaires pérovskites et tandem – Contrôle d'atmosphère entièrement personnalisable
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | OSM-XFTB-600 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | CAISSE EN BOIS |
| Délai de livraison: | 30 ~ 40 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Condition: | Nouveau | Largeur de revêtement: | 600 mm |
|---|---|---|---|
| Dispositif tournant: | utilisant la rotation 90º électrique | Tension: | 220V/380V |
| Vitesse d'alimentation: | 0 à 25 m/min | Type de lampe UV: | Lampe au mercure |
| Table de travail: | Flottant | Nom du produit: | Machine à revêtement UV |
| Mettre en évidence: | Machine à revêtement UV pour panneaux solaires en pérovskite,Ligne de revêtement de contrôle de l'atmosphère personnalisable,Appareils de revêtement à matrices à fente à grande vitesse |
||
Description de produit
Ligne de revêtement à fente à grande vitesse pour panneaux solaires en pérovskite et tandem – Contrôle de l'atmosphère entièrement personnalisable

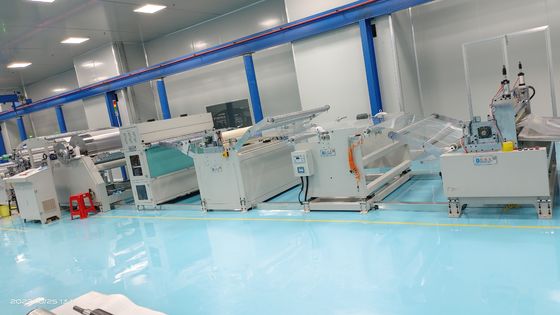

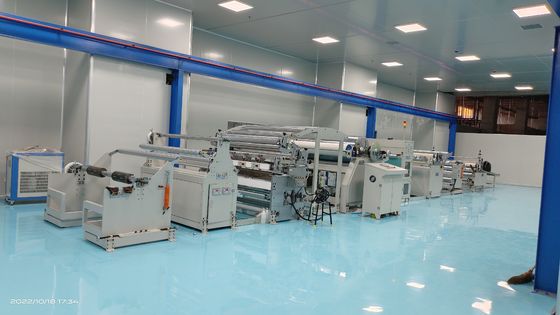

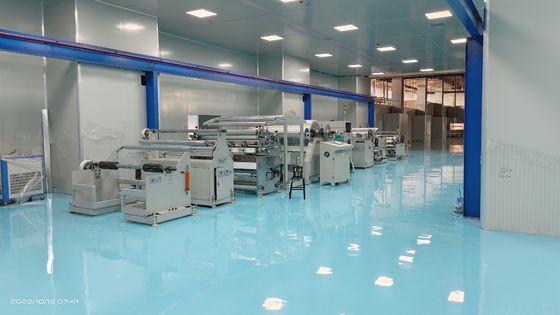

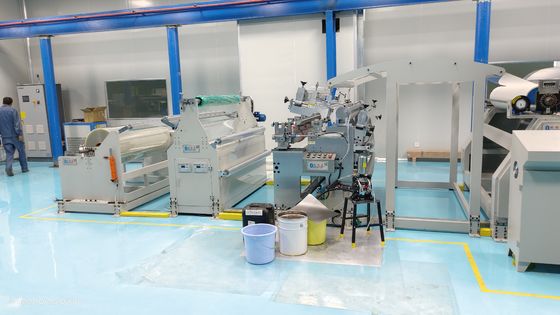

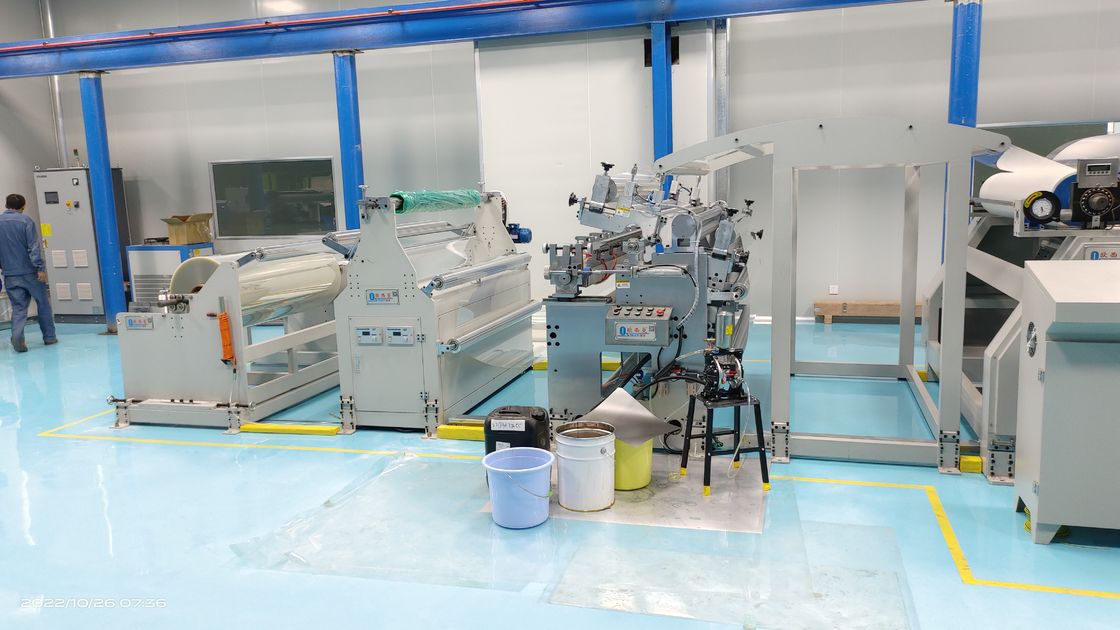

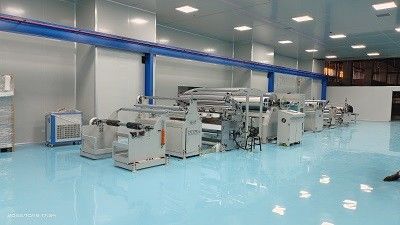

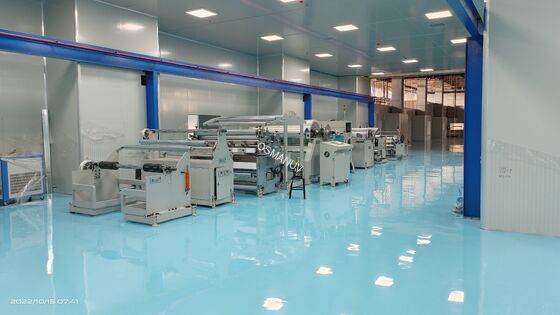

Composition de la ligne de production
- Alimentation intégrée à la boîte à gants (pour les revêtements sensibles à l'humidité)
- Nettoyage par ultrasons et traitement plasma
- Tête de revêtement à matrice à fente avec stabilisation active des écarts(palier pneumatique en option)
- Système de distribution de liquide multicanal (jusqu'à 4 matériaux)
- Chambre de séchage purgée à l'azote avec flux d'air uniforme
- Station de recuit en ligne (plaque chauffante ou IR)
- Contrôle optique d'épaisseur et d'uniformité
- Tri automatisé des panneaux (réussite/échec)
- Système de contrôle central sécurisé ESD
Présentation du produit

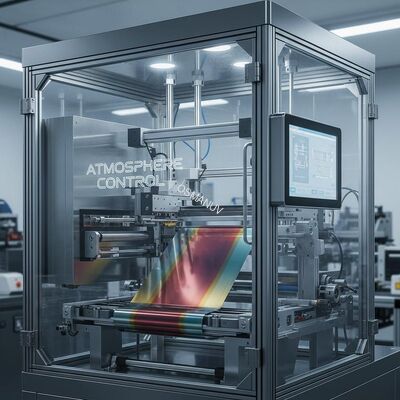

Cette ligne de revêtement à matrice à fente à grande vitesse est optimisée pourtechnologies photovoltaïques de nouvelle génération(pérovskite, PV organique, cellules tandem). L'ensemble du trajet du revêtement au séchage peut être enfermé dans une atmosphère d'azote avec O₂/H₂O < 1 ppm, empêchant ainsi la dégradation des précurseurs sensibles.
La puce à fente est dotée d'un contrôle d'espacement actionné par piézo qui répond en quelques millisecondes à l'ondulation du substrat, garantissant ainsi des films ultra-lisses (Rq < 5 nm). La ligne traite à la fois le verre rigide et les feuilles de polymère flexibles. Completpersonnalisationest disponible pour la forme de la matrice (conique, convexe), la compatibilité avec les solvants et l'intégration du laminage par encapsulation.
Spécifications techniques
| Paramètre | Valeur (standard) | Gamme personnalisable |
|---|---|---|
| Environnement | Ambiante (classe 1000) | Boîte à gants N₂ (O₂/H₂O < 0,1 ppm) |
| Largeur du substrat | 1200 millimètres | 100 - 2400 millimètres |
| Vitesse de revêtement | 0,5 - 10 m/min | 0,1 - 25 m/min (très lent pour les encres visqueuses) |
| Précision du film humide | ±0,5 µm (à une cible de 10 µm) | ±0,2 µm (avec amortissement actif des vibrations) |
| Matériau des lèvres | Carbure de tungstène | DLC / diamanté / alliage personnalisé |
| Temps de stabilisation après changement de vitesse | < 2 secondes | < 0,5 s (avec contrôle anticipatif) |
| Température maximale (post-séchage) | 200 °C | 400 °C (pour l'étape de cristallisation) |
| Plage de viscosité du liquide | 1 - 2000 cP | 0,5 - 10 000 cP (filière et ligne chauffées) |
| Débit | 40 panneaux/heure (1,2×2,4 m) | 10 à 120 panneaux/heure |
| Interface de données | OPC UA, Modbus TCP | SECS/GEM, API REST |
Applications
- Revêtement de couche absorbante en pérovskite (encres à base de Pb/Sn)
- Couche de transport de trous Spiro-OMeTAD ou PTAA
- Couche de transport d'électrons PCBM ou C60 pour OPV
- Revêtements hybrides d'oxyde conducteur transparent (TCO)
Options de personnalisation
Personnalisation illimitée disponible
Nous concevons la géométrie de la filière (type de coextrusion droite, conique, sans cale ou multicouche), l'enceinte environnementale (boîte à gants complète ou mini-environnement), le plateau de chauffage/refroidissement du substrat, le pousse-seringue (capacité de 10 ml à 20 L) et l'intégration logicielle avec votre planificateur existant. Des couleurs personnalisées, des logos et des réglages de hauteur ergonomiques sont disponibles sans frais supplémentaires.
Principales fonctionnalités
- Stabilisation active des écarts- compense la courbure du substrat en temps réel
- Volume mort ultra-faible(< 0,5 ml) - idéal pour les précurseurs de pérovskite coûteux
- Contrôle automatique du ménisque- empêche l'entraînement de l'air à grande vitesse
- Recuit en ligne à la vapeur de solvantoption
- Traçabilité complète des données- Conforme à la norme 21 CFR Part 11 (sur demande)
Assistance et services
- Garantie complète de 24 mois
- Installation et validation de salle blanche sur site
- Support de processus gratuit pendant 2 ans (y compris le transfert de formule)
- Formation d'opérateur de réalité virtuelle (VR)
- Prêt de tête de filière lors d'une réparation ou d'une personnalisation
Emballage et expédition
- Emballage:Toutes les pièces sensibles à l'atmosphère sont emballées dans un double emballage avec un remblai N₂ ; machine principale dans un coffret en contreplaqué robuste avec indicateur d'humidité
- Expédition:OOG (hors gabarit) pour les modèles avec boîte à gants ; standard 40 pieds HC pour les modèles ouverts
- Délai de mise en œuvre:90 à 120 jours (projets entièrement personnalisés)
Foire aux questions
La ligne peut-elle recouvrir les deux côtés du panneau simultanément ?
Oui, nous proposons un module « flip & coat » ou une véritable configuration à deux têtes opposées (tous deux entièrement personnalisables pour la synchronisation de la vitesse).
Quelle est la densité de défauts typique pour un revêtement en pérovskite ?
Dans un environnement salle blanche + azote, les défauts > 50 µm sont inférieurs à 5 par m² - nous pouvons optimiser davantage avec des cycles de nettoyage de matrice personnalisés.
Combien de temps faut-il pour passer d’un matériau de revêtement à un autre ?
Grâce à notre panneau de fluide à connexion rapide et à notre séquence de purge intégrée, le changement prend 15 minutes - personnalisable vers une recette de nettoyage entièrement automatisée.
Proposez-vous une version pilote pour la R&D ?
Absolument. Nous personnalisons les vernisseuses à fentes de table pour des substrats de 300 × 300 mm avec les mêmes contrôles d'atmosphère - idéal pour passer à la production.
