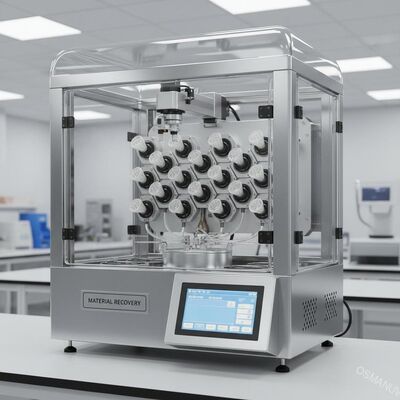

Système de revêtement par centrifugation à 24 positions avec mandrin personnalisé à récupération intelligente de matériau pour une perte minimale

Cette coucheuse centrifuge à 24 stations économe en matériaux est conçue pour minimiser les déchets de solutions de résine photosensible, de polyimide ou de précurseur dans les lignes de revêtement à haut débit. Contrairement aux centrifugeuses classiques qui éliminent l'excès de liquide, notre système intègre un recyclage personnalisable de l'élimination des billes de bord (EBR), des lignes de distribution à faible volume mort et une logique d'optimisation du pré-mouillage pour réduire la consommation de matériaux de 25 à 40 %.

Chacune des 24 stations fonctionne avec une surveillance indépendante en boucle fermée de l'utilisation de la solution. La machine apprend le volume minimum nécessaire pour une couverture uniforme, puis ajuste automatiquement les quantités distribuées par substrat. Associé à des bols de récupération de solvants personnalisables, le système collecte plus de 85 % des produits chimiques non filés pour refiltration ou élimination, réduisant ainsi considérablement le coût de possession.

Les 24 stations sont contrôlées par un API central + IHM, et l'unité prend en charge la personnalisation des recettes par station, permettant simultanément différents matériaux, courbes de rotation et stratégies d'enregistrement sur les stations adjacentes.

Lorsqu'elle est intégrée dans une ligne de revêtement économe en matériaux, la coucheuse par centrifugation à 24 stations est combinée avec :

1. Système de distribution de produits chimiques à faible volume mort- 1 à 12 flacons avec <0,5 ml de résidu chacun
2. Station de pré-humidification- utilise un solvant recyclé pour pré-humidifier les substrats (économisant du matériau frais)
3. Machine d'enduction par centrifugation à 24 stations- unité principale avec bols économisant du matériel
4. Éliminateur de cordons de bordure (EBR) avec récupération de solvant-largeur et vitesse de coupe personnalisables
5. Cuisson et refroidissement après revêtement- facultatif
6. Unité de recyclage chimique- filtration + re-mélange pour les couches non critiques
7. Echappement avec piège à condensation de solvant- récupère le solvant évaporé (>70%)

• Revêtement photorésistant semi-conducteur- Fabs sensibles aux coûts (mémoire, logique, dispositifs d'alimentation)
• Cellules solaires pérovskites- solutions précurseurs coûteuses (Pb, halogénures organiques)
• Couche d'injection de trous OLED/QLED- encres PEDOT:PSS ou polymères coûteuses
• Lignes pilotes R&D- où la quantité de matériaux est limitée
• MEMS et microfluidique- SU-8, BCB et autres polymères coûteux
• Revêtement de batterie au lithium- économies de boues sur séparateur ou électrode
• Toute ligne de production où le coût des produits chimiques de revêtement est supérieur à 100 $/L

Cette centrifugeuse à 24 stations est hautement personnalisable pour obtenir la meilleure économie de matières premières :

• Type de buse de distribution- aiguille, fente ou spray -personnalisable pour correspondre à la viscosité de la solution
• Logique du volume de distribution- apprentissage à volume minimum fixe, dynamique ou assisté par IA
• Modèle d'élimination des cordons de bord (EBR)- position, largeur, vitesse etrecyclage des solvants marche/arrêt
• Conception de drain de cuvette- alésage lisse ou nervuré - affecte le taux de récupération
• Système de récupération des solvants- distillation intégrée ou simple tambour de collecte
• Matériau de la ligne chimique- PP, PTFE ou acier inoxydable (empêche la perte par adsorption)
• Rinçage arrière- en option, avec buse dédiée faible débit
• Programme pré-humide- type de solvant, volume, vitesse d'essorage -entièrement personnalisable par station
• Rapports- utilisation du matériel par équipe/semaine - tableau de bord personnalisable

• Détection intelligente du volume minimum- réduit automatiquement la distribution par étapes de 5 % jusqu'à ce que l'uniformité échoue
• Suivi des déchets en boucle fermée- affichage en temps réel du matériau économisé pour 1000 substrats
• Collecteur de fluide à faible volume mort- <0,3 mL total résiduel (concurrents standards : 2-5 mL)
• Boucle de recyclage des solvants EBR- solvant utilisé pour les cordons de bordure filtré et réutilisé pour le pré-mouillage
• Étalonnage de station individuelle- chaque volume de buse peut être coupé séparément
• Alertes en cas de distribution excessive- arrête la ligne si l'utilisation de produits chimiques dépasse le seuil de recette de > 15 %
• Optimisation du mandrin à vide- minimise la zone d'exclusion des bords, économisant ainsi du matériau sur de grands substrats
• Récupérateur de gouttes de buse- empêche la perte d'une seule goutte pendant l'indexation

• Audit d'économie de matière gratuit- nous analysons vos déchets actuels et estimons le potentiel d'économie
• Assistance à distance 24h/24 et 7j/7- pour le réglage de la distribution et la logique de sauvegarde
• Étalonnage sur site- en option (2 jours), y compris le volume de la buse et le modèle EBR
• Garantie 12 mois- prolongé à 24 mois si vous partagez avec nous des données d'épargne mensuelles
• Des pièces de rechange- programme d'expédition rapide pour les buses, les vannes et les tubes
• Mise à jour du logiciel- nouveaux algorithmes de sauvegarde fournis gratuitement pendant 2 ans
