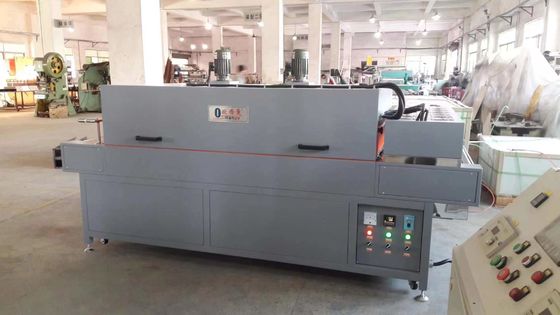

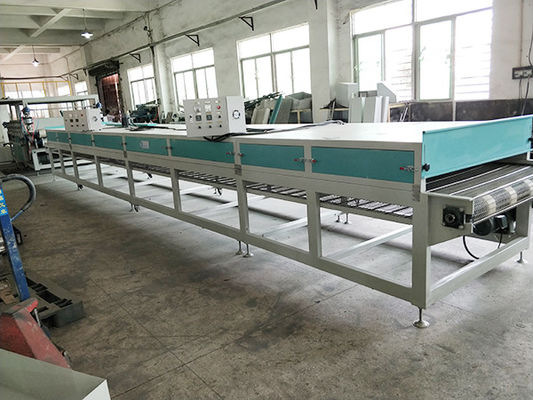

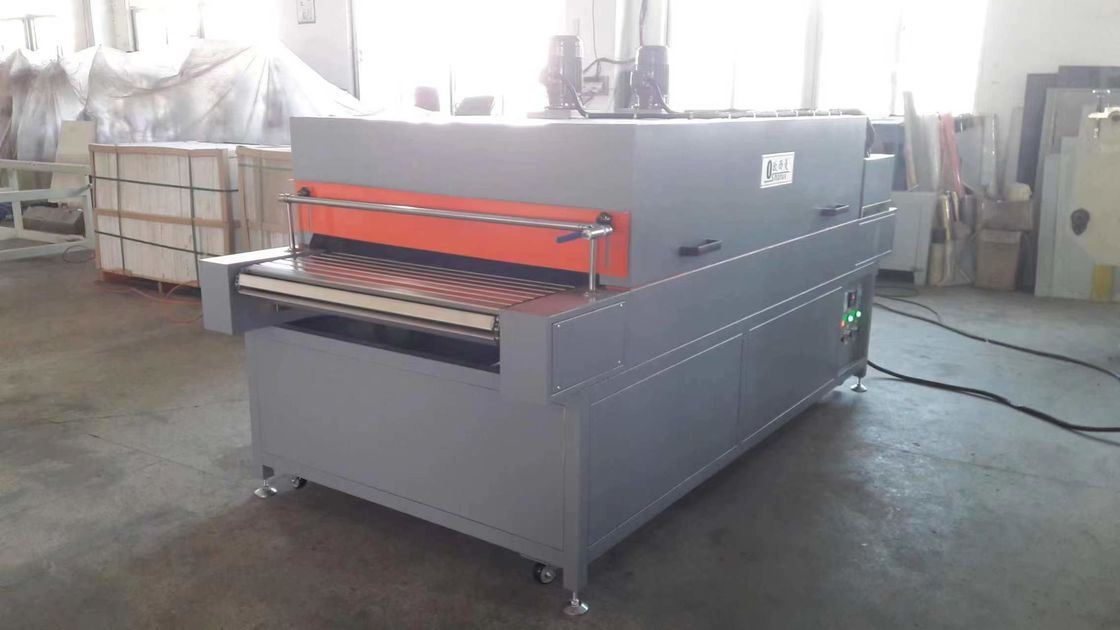

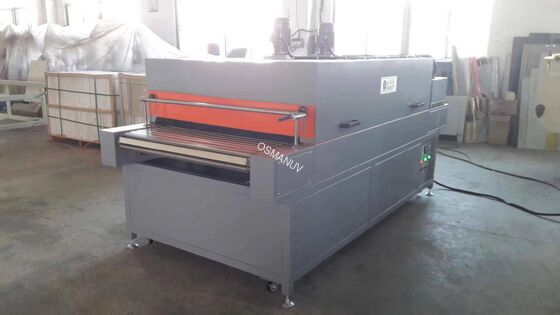

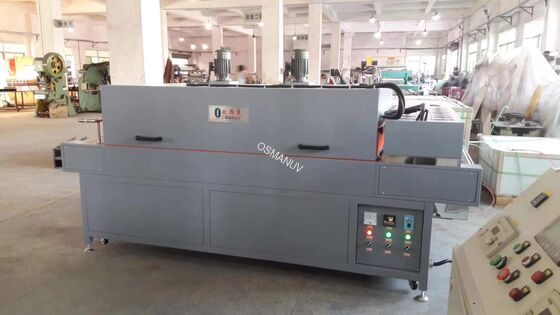

Tunnel de séchage IR énergétique-électrique.
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | Spécification |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Emballage en bois |
| Délai de livraison: | 30-45 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Mode de chauffage: | Chauffage infrarouge | Hauteur: | 1300mm |
|---|---|---|---|
| Couleur: | Blanc et vert | Vitesse de revêtement: | réglable, 1-8 m/min |
| Exigence de maintenance: | Faible entretien avec des pièces faciles d’accès | Dimensions de la machine: | Personnalisable en fonction du modèle |
| Table de travail: | Flottant | Temps de chauffage: | 0-999s |
| Mettre en évidence: | Tunnel de séchage IR énergétique-électrique,sécheuse à chauffage à zone contrôlée,sécheuse infrarouge pour substrats sensibles à la chaleur |
||
Description de produit

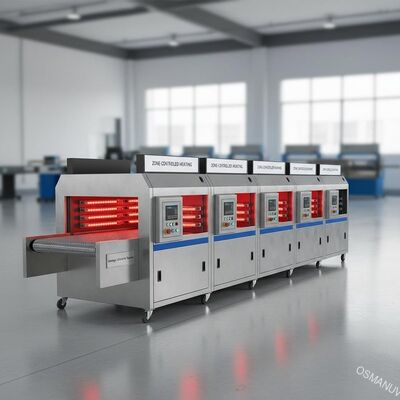

Tunnel de séchage IR énergie-électrique | Chauffage contrôlé par zone pour les substrats sensibles à la chaleur
Présentation du produit
Cette ligne de séchage infrarouge industrielle utilise des émetteurs IR à ondes moyennes ou courtes pour transférer rapidement de l'énergie vers des substrats enduits ou imprimés sans chauffer l'air ambiant. Les temps de séchage sont réduits de 50 à 80 % par rapport aux fours à air chaud classiques. La conception modulaire permet l'intégration dans les lignes d'impression, de revêtement ou de laminage existantes.Type d'émetteur, longueur de zone, densité de puissance de la lampe et méthode de refroidissement personnalisablesdisponible pour différents supports (papier, film, métal, bois, textile ou verre).
Spécifications techniques
| Paramètre | Valeur/Plage |
|---|---|
| Longueur d'onde IR | Ondes courtes (0,8-1,4 μm) ou ondes moyennes (1,4-3,0 μm) - personnalisables |
| Type d'émetteur | Tube de quartz, filament de carbone ou céramique (personnalisable) |
| Densité de puissance par zone | 20 - 150 kW/m² (réglable) |
| Puissance totale installée | 10 kW - 500 kW (modulaire) |
| Largeur de séchage | 300 mm - 3000 mm (personnalisable) |
| Plage d'épaisseur du substrat | 0,01 mm (film) - 50 mm (carton) |
| Vitesse de ligne | 1 - 200 m/min (en fonction de la longueur du revêtement et du séchoir) |
| Température de séchage (surface du substrat) | 40°C - 300°C (contrôlé en boucle fermée) |
| Uniformité de la température | ±3°C sur toute la largeur |
| Nombre de zones | 1 à 12 zones (contrôle de puissance indépendant) |
| Méthode de refroidissement | Rouleaux réfrigérants à air ambiant, à air pulsé ou refroidis à l'eau |
| Alimentation | 380V - 480V / 50/60Hz / triphasé |
| Débit d'air d'échappement | 500 - 8000 m³/h (personnalisable) |
Applications
- Industrie de l'imprimerie- encres UV à base de solvants, à base d'eau, sur papier, film, film
- Lignes de revêtement- vernis, laque, apprêt, adhésif sur bois, métal, plastique
- Séchage textile- impression pigmentaire, finition résine, durcissement sérigraphie
- Électronique- séchage du masque de soudure, durcissement du revêtement conforme
- Conditionnement- séchage d'adhésif de stratification, enduction de carton
- Pièces automobiles- évaporation du primaire, séchage de la couche de finition
- Non-tissés et fibre de verre- durcissement du liant, élimination de l'humidité
- Finition du bois- lasure, scellant, séchage de couche de finition sur panneaux ou profilés
Options de personnalisation
- Sélection de la longueur d'onde IR- ondes courtes (chauffage rapide, revêtements épais) ou moyennes (pénétration douce et profonde)
- Longueur et numéro de zone- des séchoirs de retouche de 0,5 m aux tunnels multizones de 20 m
- Disposition de l'émetteur- horizontal (web), vertical (feuille) ou incliné (pièces 3D)
- Circuit de refroidissement- air ambiant, pulsé, rouleau de refroidissement ou chemise d'eau
- Conception antidéflagrante- pour environnements riches en solvants (ATEX/CSA en option)
- Système de purge d'air- pour éviter la poussière/condensation sur les émetteurs
- Unité de récupération de chaleur- fait recirculer la chaleur d'échappement vers les processus en amont
- Contrôle de profil- Power zonage bord à bord pour une épaisseur de revêtement inégale
- Intégration- avec des imprimantes, des coucheuses, des plastifieuses ou des découpeuses (interface personnalisable)
- Suivi du substrat- compensation de largeur et de vitesse (retour du capteur)
Principales fonctionnalités
✅Séchage 50 à 80 % plus rapidepar rapport aux fours à convection conventionnels
✅Efficacité énergétique- énergie dirigée vers le substrat et non vers l'air ambiant (jusqu'à 50 % d'économies)
✅Encombrement compact- 1/3 à 1/2 longueur de tunnel à air chaud
✅Allumage/arrêt instantané- pas de temps d'échauffement ou de refroidissement
✅Aucune turbulence de l'air- idéal pour les bandes légères (film, tissu)
✅Contrôle indépendant de la puissance de zone- parfait pour les poids de revêtement variables
✅Aucune pièce mobile à l’intérieur de la zone chaude- peu d'entretien
✅Convient aux substrats sensibles à la chaleur- L'IR à ondes moyennes avec retour pyrométrique empêche les brûlures
✅Fonctionnement sûr- détection de bris de lampe, coupure de surchauffe, verrouillage de l'extraction des fumées
Assistance et services
- Test de séchage gratuit- envoyez vos échantillons de substrat enduit pour la courbe de séchage IR et le rapport de consommation d'énergie
- Audit de ligne sur site- mesurer l'efficacité actuelle du séchage et recommander une mise à niveau IR
- Installation et mise en service- par des ingénieurs d'application IR
- Formation des opérateurs- réglage de la puissance, équilibrage des zones, remplacement de la lampe
- Diagnostic à distance 24h/24 et 7j/7- Accès automate via VPN
- Disponibilité des pièces de rechange- lampes (plus de 10 000 heures), réflecteurs, modules SSR
- Contrôle de performance annuel- recalibrage des pyromètres et des contrôleurs de puissance
Emballage et expédition
- Emballage standard: Sections filmées, caisses en bois pour armoire de commande et lampes
- Expédition: FOB ou CIF (conteneur HC 20 pieds ou 40 pieds, selon la longueur du tunnel)
- Délai de mise en œuvre: 30-45 jours pour les modèles standards, 50-70 jours pour les systèmes entièrement personnalisés
- Documents inclus: Manuel d'utilisation, schéma de câblage de la lampe, certificat CE/EAC (si nécessaire), liste des pièces de rechange
- Port d'embarquement: Shanghai / Ningbo / Shenzhen (personnalisable)
Foire aux questions
Q1 : Quelle est la différence entre l’IR à ondes courtes et à ondes moyennes pour le séchage ?
UN:Ondes courtes (0,8-1,4 μm)chauffe la surface instantanément - idéal pour les revêtements minces, les vitesses de ligne élevées et les systèmes à base d'eau.Onde moyenne (1,4-3,0 μm)pénètre plus profondément – mieux pour les revêtements épais, les adhésifs et les substrats sensibles à la chaleur. La longueur d'onde estpersonnalisableen fonction de votre matériel.
Q2 : Un sécheur IR peut-il être ajouté à ma ligne de séchage à air chaud existante ?
R : Oui. De nombreux clients utilisent l'IR commepré-séchoir (flash-off)avant le four à air chaud, réduisant ainsi la longueur totale. La modernisation estpersonnalisable- nous fournissons des supports de montage et une intégration de contrôle.
Q3 : Combien d’énergie puis-je économiser par rapport à mon sèche-linge à air chaud à gaz actuel ?
R : Généralement 30 à 50 %. L'IR transfère l'énergie directement au substrat sans chauffer de grands volumes d'air. UNessai gratuitavec votre matériel donne des économies exactes.
