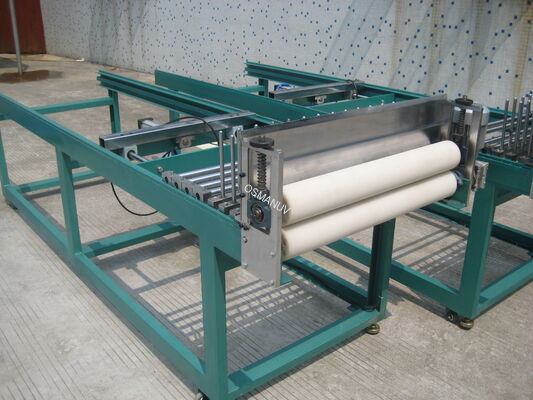

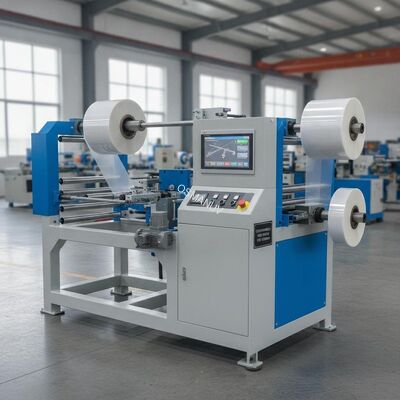

Machine de dépliage automatique à grande vitesse pour film et feuille

Machine de dépliage automatique à grande vitesse pour film et feuille
Machine de déroulement automatique à haute vitesse pour film et feuille Présentation du produit Cette machine de déroulement personnalisable (support de déroulement) est conçue pour le relâchement contrôlé et continu de matériaux en rouleau tels que film, feuille, papier, tissu non tissé, électrode ...
Lieu d'origine:Chine
Nom de la marque:OSMANUV
Attestation:ISO9001
Numéro de modèle:OSMANUV
Quantité minimum de commande:1 ensemble
Prix:Négociable
Attributs personnalisés du produit
Mettre en évidence

Machine de dépliage automatique à grande vitesse

,

Machine de dépliage de films et de feuilles avec régulateur de tension

,

Machine de dépliage de largeur de page personnalisable

Alimentation:
220 V/50 Hz
Taille:
2100 mm x 2300 mm x 1520 mm
Largeur de revêtement:
Jusqu'à 2000 mm
Matériau du rouleau:
Acier inoxydable
Pouvoir:
Électricité
Poids du revêtement:
2-15g / m²
Alimentation:
220 V/380 V, 50/60 Hz
Énergie électrique:
136.85KW
Description du produit
Machine de déroulement automatique à haute vitesse pour film et feuille
Présentation du produit
Cette machine de déroulement personnalisable (support de déroulement) est conçue pour le relâchement contrôlé et continu de matériaux en rouleau tels que film, feuille, papier, tissu non tissé, électrode de batterie ou fil vers des processus en aval, y compris le couchage, l'impression, la stratification et la découpe. Disponible en configurations bande à haute vitesse, bobine à usage intensif et compacte de paillasse.
Le système est entièrement personnalisable en largeur de bande, diamètre de rouleau, plage de tension, taille de mandrin et niveau d'automatisation. Un contrôle de tension précis empêche l'étirement, le froissement ou la rupture du matériau pendant le déroulement. Les modes de déroulement actif (piloté par servomoteur) ou passif (contrôlé par frein) sont sélectionnables en fonction des exigences du processus. La machine peut fonctionner de manière autonome ou être synchronisée avec des équipements en amont/aval via des interfaces PLC ou relais.
Principe de fonctionnement : Le matériau en rouleau est monté sur l'arbre de déroulement. Le système de contrôle de tension (frein à poudre magnétique ou servomoteur) applique une résistance réglable pour maintenir une tension de bande constante. Pour les dérouleurs actifs, un moteur entraîne l'arbre pour alimenter activement le matériau, synchronisé avec la vitesse de ligne via un contrôle PID. Le système de guidage de bande assure l'alignement latéral, et le rouleau suiveur absorbe les fluctuations de tension pour un déroulement fluide.
Spécifications techniques
Paramètre Modèle de bande à haute vitesse Modèle de bobine à usage intensif Modèle compact de paillasse
Largeur de bande max. (personnalisable) Jusqu'à 1300 mm 400 - 1600 mm 200 - 350 mm
Diamètre de rouleau max. (personnalisable) Jusqu'à 800 mm Jusqu'à 1000+ mm Jusqu'à 250 mm
Diamètre de mandrin (personnalisable) 3" / 6" / Personnalisé 3" / 6" / Personnalisé 3" (76 mm)
Mode de déroulement (personnalisable) Actif (servomoteur) / Passif Actif (servomoteur) / Passif Passif (frein) / Actif
Type de contrôle de tension PID en boucle fermée Boucle fermée / Boucle ouverte Boucle ouverte / Manuel
Plage de tension (personnalisable) 0 - 200 N 0 - 500 N 0 - 50 N
Vitesse de ligne max. (personnalisable) 200 - 500 m/min 100 - 300 m/min 1,5 - 6 m/min
Précision du guidage de bande ±0,5 mm ±1 mm ±0,5 mm
Moteur d'entraînement Servomoteur + onduleur Moteur AC + onduleur Moteur pas à pas / Petit servomoteur
Méthode de chargement Pneumatique / Hydraulique Levage hydraulique Manuel
Système de contrôle PLC + écran tactile HMI PLC + HMI Contrôleur numérique / PLC
Alimentation électrique 380V, 50/60Hz, 3 phases 380V, 50/60Hz, 3 phases 220VAC±10% (110V personnalisable)
Application typique Film, papier, feuille, stock d'étiquettes Bobines d'acier, câbles, bandes lourdes Électrode de batterie, optique, R&D
Applications
  • Industrie de la batterie : Déroulement d'électrodes de batterie lithium-ion pour couchage/calandrage
  • Impression et emballage : Papier, film, stock d'étiquettes pour lignes d'impression et de stratification
  • Films optiques : Déroulement de films fonctionnels pour couchage et découpe
  • Textile et non-tissé : Déroulement de rouleaux de tissu pour finition ou stratification
  • Fils et câbles : Déroulement de fil de cuivre/aluminium pour lignes d'extrusion
  • Électronique flexible : Traitement rouleau à rouleau de circuits et substrats flexibles
Options de personnalisation
Cette machine de déroulement est hautement personnalisable pour répondre à vos exigences de production spécifiques :
  • Largeur de bande et diamètre de rouleau : Personnalisable de 200 mm à 1600 mm+ de largeur ; diamètre de rouleau jusqu'à 800 mm+
  • Taille du mandrin : Adaptateurs de mandrin 3" (76 mm), 6" (152 mm) ou personnalisés
  • Mode de déroulement : Passif (contrôlé par frein magnétique) ou Actif (piloté par servomoteur) - personnalisables
  • Contrôle de tension : Boucle ouverte (contrôle de couple) ou Boucle fermée (PID avec suiveur/capteur de force) - personnalisables
  • Plage de tension : 0-50 N jusqu'à 0-500 N - personnalisables en fonction du type de matériau
  • Méthode de chargement : Manuel, levage pneumatique ou levage hydraulique - personnalisables
  • Guidage de bande : Guidage de bord manuel ou guidage de bande automatique avec capteur - personnalisables
  • Nombre de postes : Poste unique ou double poste pour épissure non-stop (en option)
  • Interface de contrôle : Panneau autonome ou intégré au PLC de la machine mère - personnalisables
  • Tension : Standard 220V/380V, 50/60Hz, 3 phases - personnalisables selon les exigences locales
  • Finition du cadre : Couleur RAL personnalisée et revêtement anti-corrosion
Caractéristiques principales
  • Régulation de tension précise : Le contrôle PID en boucle fermée assure une tension constante et une déformation minimale du matériau
  • Déroulement actif ou passif : Configuration flexible pour différents types de matériaux et processus
  • Guidage de bande automatique : Correction latérale en temps réel pour un alignement précis avec l'équipement en aval
  • Capacité de synchronisation : L'interface PLC ou relais permet la synchronisation avec les machines en amont/aval
  • Chargement facile des rouleaux : Le levage pneumatique/hydraulique ou le mandrin à changement rapide manuel réduit les temps d'arrêt
  • Système de rouleau suiveur : Absorbe les pics de tension et assure un déplacement fluide de la bande
  • Encombrement réduit : Les conceptions de paillasse économisent de l'espace dans les laboratoires/zones de production
  • Faible maintenance : Roulements étanches et cadre en acier robuste pour un fonctionnement 24h/24 et 7j/7
  • Caractéristiques de sécurité : Arrêt d'urgence, protection contre les surcharges, protections de sécurité
Support et services
  • Consultation de processus gratuite - envoyez vos spécifications de matériau pour des conseils de configuration
  • Conception d'agencement personnalisée pour votre zone de production
  • Installation et mise en service sur site (personnalisables forfaits de support)
  • Programme de formation des opérateurs inclus
  • Dépannage à distance par appel vidéo ou surveillance IoT
  • Garantie de 12 mois sur les composants mécaniques (consommables exclus)
  • Disponibilité des pièces de rechange dans les entrepôts régionaux
  • Support technique à vie par téléphone, e-mail ou chat
Emballage et expédition
  • Emballage : Huile antirouille + film étirable + caisse en contreplaqué/bois renforcée ; rembourrage en mousse pour les composants sensibles (panneau de commande, capteurs)
  • Délai de livraison du modèle standard : 15-25 jours après confirmation de la commande
  • Délai de livraison de la configuration personnalisée : 30-45 jours (plus long pour les largeurs personnalisées ou les conceptions à double poste)
  • Expédition : FOB Shanghai / CIF par mer, air ou rail
  • Personnalisable : Emballage d'exportation, étiquetage personnalisé, documentation du port de destination
Foire aux questions
Q1 : Quelle est la différence entre le déroulement actif et passif ?
R : Le déroulement passif utilise un frein (frein à poudre magnétique ou frein mécanique) pour créer une résistance lorsque la machine en aval tire la bande - plus simple et moins coûteux. Le déroulement actif utilise un moteur pour entraîner l'arbre, poussant le matériau vers l'avant et est préférable pour les rouleaux lourds ou lorsque la tension précise est critique. Les deux modes sont personnalisables.
Q2 : Ce dérouleur peut-il être intégré à ma ligne de production existante (machine de couchage/impression) ?
R : Oui. Le système prend en charge l'interface PLC ou relais pour la synchronisation de la vitesse. Nous pouvons personnaliser l'interface de contrôle pour correspondre au protocole de communication de votre machine mère.
