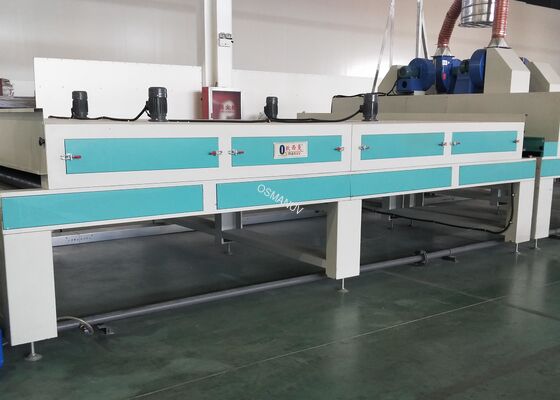

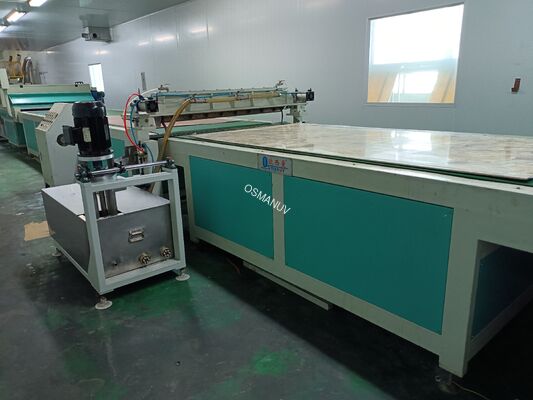

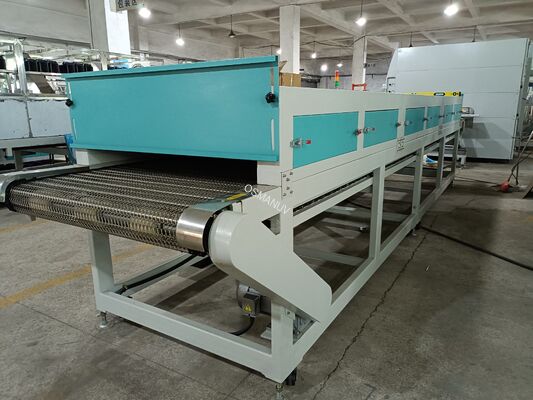

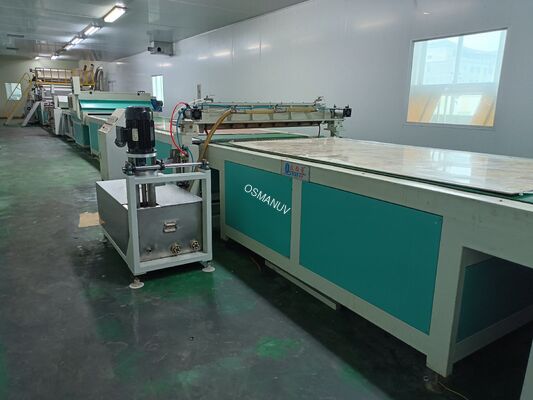

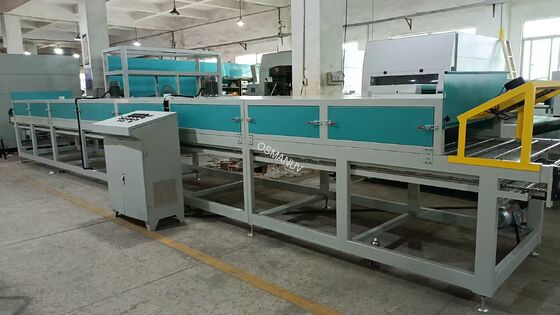

Ligne de production de séchage infrarouge multi-zones intelligente avec une longueur d'onde personnalisable et une intégration automatisée
Cette ligne de séchage infrarouge avancée est spécialement conçue pour l'industrie du moulage de la pâte, utilisant des rayonnements infrarouges pour éliminer rapidement et uniformément l'humidité des produits de pâte moulée.Contrairement au séchage à l'air chaud classique qui repose sur la convection et la chaleur de la surface vers l'intérieur, ce système fournitchauffage par rayonnement direct, où l'énergie infrarouge est absorbée par les molécules d'eau et les fibres de pâte, générant de la chaleur à l'intérieur du matériau.20 à 35%), une consommation d'énergie réduite et une élimination plus uniforme de l'humidité.
Principaux avantages
- Résistance à la chaleur:L'énergie infrarouge pénètre dans le matériau et génère de la chaleur directement à l'intérieur du produit, éliminant ainsi le risque de durcissement du boîtier et assurant une répartition uniforme de l'humidité
- Fonctionnement écoénergétique:Le transfert direct d'énergie vers les molécules d'eau permet d'obtenir un rendement thermique bien supérieur à celui des méthodes traditionnelles de séchage par convection, ce qui permet d'économiser jusqu'à25 à 45% de l'électricité
- Propre et écologique:Pas de combustion, pas d'émissions et pas de pollution
- Conception compacte et modulaire:Structure modulaire pouvant être facilement intégrée dans les lignes de production existantes ou configurée comme station de séchage autonome
Composition de la ligne de production
| Composant |
Définition |
| Système de convoyeur d'alimentation |
Alimentation automatique avec régulateur de vitesse et mécanisme d'alignement |
| Tunnel de séchage infrarouge |
Chambre de chauffage par rayonnement multi-zones avec modules émetteurs IR (personnalisable) |
| Modules d'émetteur IR |
Éléments de chauffage infrarouge à commande indépendante |
| Circulation de l'air chaud et évacuation de l'humidité |
Système de déshumidification efficace avec récupération de la condensation |
| Système de refroidissement |
Refroidis à l'air ou à l'eau pour la protection des émetteurs |
| Armoire de commande PLC |
PC industriel avec écran tactile HMI, stockage de recettes et enregistrement de données |
| Convecteur de sortie |
Transfert automatique vers la station suivante ou l'unité d'empilage |
| Système de verrouillage de sécurité |
Protection contre la surtempérature et verrouillage des portes pour protéger l'opérateur |
Spécifications techniques
| Paramètre |
Spécification |
Options de personnalisation |
| Plage de longueur d'onde infrarouge |
0.76 - 10 μm (onde courte/moyenne/longue) |
Personnalisablelongueur d'onde basée sur la matière |
| Type d'émetteur IR |
Tubes à quartz |
Personnalisabletype d'émetteur |
| Puissance de chauffage totale |
20 kW à 250 kW |
Personnalisablepuissance de sortie |
| Nombre de modules IR |
4 à 40 unités |
Personnalisableen fonction de la capacité de production |
| Puissance des modules individuels |
0.5 kW - 3 kW par unité |
Personnalisablepuissance par module |
| Plage de température de séchage |
50°C à 200°C |
Personnalisableprofils de température |
| Capacité de production |
200 à 2 000 pièces/heure |
Personnalisablepar objectif de production |
| Largeur effective du convoyeur |
600 mm - 1 320 mm |
Personnalisablelargeur disponible |
| Système de contrôle |
Omron PLC + HMI |
Protocoles d'intégrationpersonnalisable |
| Énergie |
380V / 400V / 460V, 50/60Hz, trois phases |
Personnalisableaux normes régionales |
Applications
- Appareils de table en pâte moulée:Plaques, bols, plateaux, boîtes à coquilles et porte-gobelets pour le séchage
- Emballages de pâte à papier:Pour le séchage des plateaux à œufs, des plateaux à fruits, des tampons électroniques et des protecteurs pour les coins industriels
- Produits agricoles:Séchage des pots de semis, des plateaux horticoles et des récipients de plantation biodégradables
- Produits moulés haut de gamme:Séchage de plateaux de dispositifs médicaux, d'emballages cosmétiques et de récipients sur mesure
- Les lignes de production à haut volume:Séchage continu pour la fabrication à grande échelle
Options de personnalisation
- Sélection de la longueur d'onde:Longueur d'onde infrarouge personnalisable pour correspondre aux différentes caractéristiques du matériau
- Configuration de la puissance:Puissance de chauffage personnalisable et nombre de modules IR
- Longueur et disposition du tunnel:Longueur et disposition du tunnel de séchage entièrement personnalisables
- Largeur et vitesse du convoyeur:Profils de largeur et de vitesse efficaces personnalisables
- Contrôle de la zone de température:Nombre personnalisable de zones de température indépendantes
- Intégration du système de contrôle:Protocoles de communication personnalisables pour la synchronisation du système
Soutien et services
- Évaluation complète du site avant l'installation et planification de la disposition
- Installation professionnelle sur place, mise en service et étalonnage
- Formation approfondie de l'opérateur et instruction en maintenance
- Garantie standard de 12 mois sur l'ensemble du système (prolongable)
- Assistance technique à distance à vie et diagnostic en ligne
- Plans de maintenance préventive et réseau mondial de pièces de rechange
- Optimisation du processus de séchage sur mesure et consultation technique
Questions fréquemment posées
Le séchage infrarouge est-il sans danger pour les produits de moulage de pâte?
Le système est conçu selon des normes de sécurité strictes, avec une protection contre les températures élevées et des verrous de sécurité complets.La température de séchage est contrôlée avec précision pour éviter les dommages au produit. Entièrement conforme aux normes CE et autres normes internationales.
Quelle est la différence entre le séchage infrarouge et le séchage à air chaud conventionnel?
Le séchage infrarouge est20 à 35% plus rapideet consomme25 à 45% d'énergie en moinsIl fournit un chauffage radiant direct pour un séchage uniforme et ne produit pas de gaz de combustion ou de polluants.L'infrarouge peut être utilisé seul ou en combinaison avec de l'air chaud pour une efficacité optimale.
Le système peut-il gérer les différentes tailles de produits et les niveaux d'humidité?
Oui, le système estpersonnalisableLes capteurs d'humidité en temps réel permettent un réglage dynamique, assurant un séchage optimal pour différents produits.
Cette ligne de séchage infrarouge peut-elle être utilisée avec une machine de revêtement par rotation?
Cette ligne de séchage infrarouge est entièrement compatible avec les machines de revêtement par rotation.personnalisableLes profils de température de séchage et la vitesse du convoyeur peuvent être facilement ajustés pour répondre aux exigences de séchage spécifiques des produits de moulage de pâte revêtue d'un revêtement en spin.Qu'il soit utilisé comme unité de séchage autonome ou intégré en ligne avec votre équipement de revêtement par rotationOn peut.personnaliserles points de connexion et les protocoles de contrôle pour assurer une intégration transparente avec votre chaîne de production existante.
