Machine de revêtement à rotation à station unique pour boîte à repas en pâte moulée R&D - Vitesse programmable 100-10,000 RPM avec fixations personnalisables pour le développement de formules
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001/CE |
| Numéro de modèle: | OSM-XT-400 |
| Documents: | Single-station spin coating...on.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | CAISSE EN BOIS |
| Délai de livraison: | 30 ~ 45 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Manière de revêtement: | Revêtement par rotation | Méthode d'alimentation: | En bas, le côté est facultatif |
|---|---|---|---|
| Efficacité du revêtement: | Haute efficacité | Ceinture Qty: | 1/2/3 |
| Consommation d'énergie: | Environ 3-5 kW | Vitesse de revêtement: | 40 |
| système de contrôle: | Commande PLC avec interface tactile | Direction de marche: | De gauche à droite |
| Mettre en évidence: | machine à revêtement par rotation à station unique pour le moulage de pâte à papier,machine de revêtement par rotation programmable de 100 à 10000 tr/min,machine de revêtement de boîte à pâte moulée |
||
Description de produit
Machine de revêtement à rotation à station unique pour boîtes à repas moulées en pâte à papier
Vitesse programmable de 100 à 10 000 tr / min avec fixations personnalisables pour le développement de formules
Composition de la ligne de production

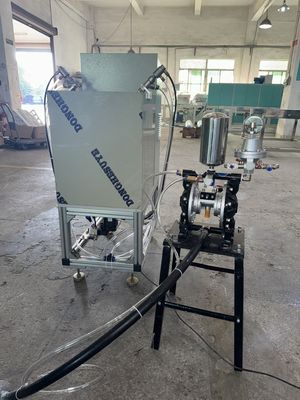

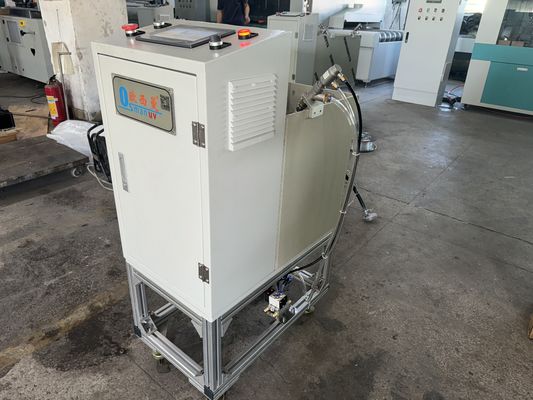

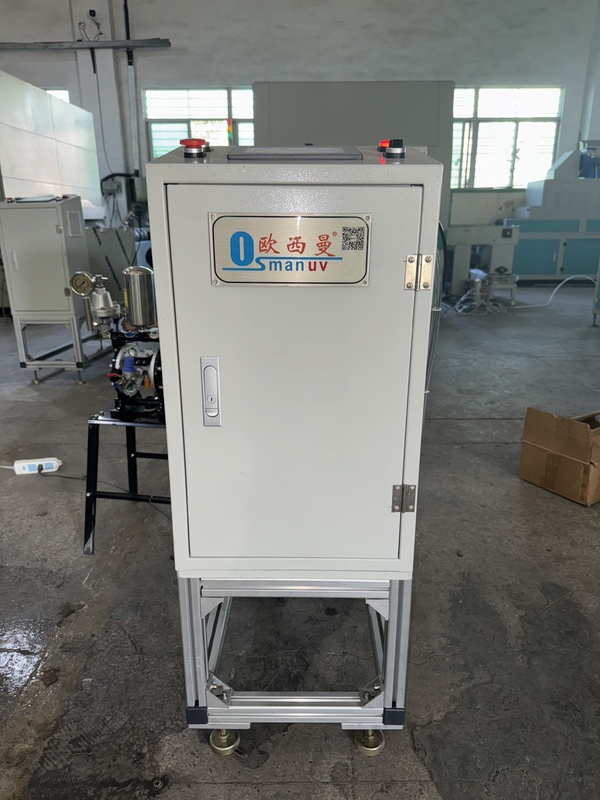

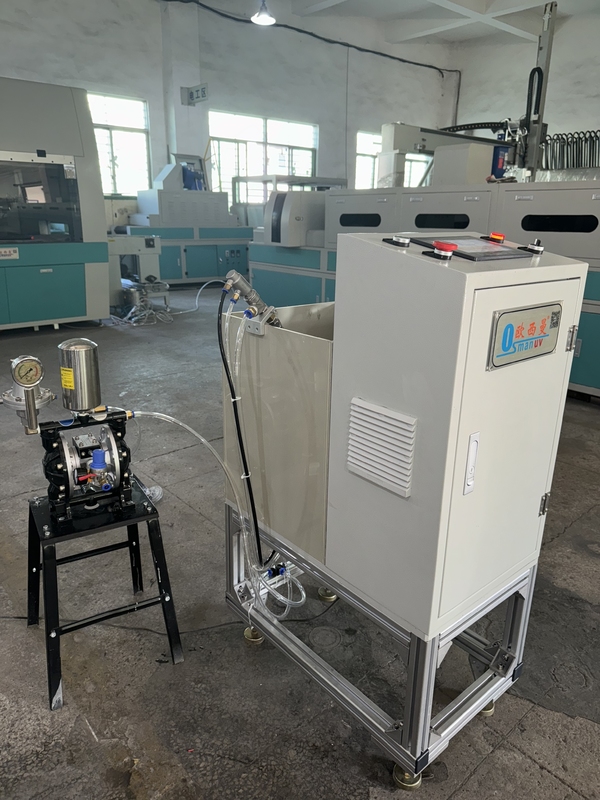

Ce système de revêtement par rotation autonome à station unique est une unité modulaire compacte conçue pour un fonctionnement flexible.
- Station de chargement manuelle ou semi-automatique:Pour la pose de produits moulés en pâte à papier sur l'appareil de rotation

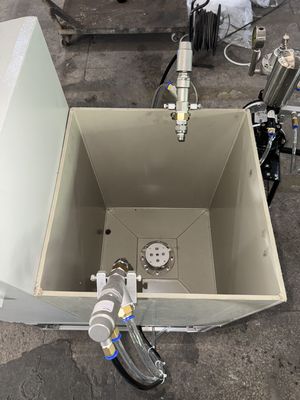

- Chambre de revêtement de rotation à base de station unique:Le cœur du système, doté d'une roue de rotation programmable avec un appareil personnalisable et un boîtier de sécurité
- Système de distribution de revêtement de précision:pompe à seringue ou soupape magnénoïde pour une application précise de revêtement à petit volume
- Capot de vapeur de solvant/saturation en option:Pour contrôler la vitesse de séchage et l'exposition au solvant pendant le développement du revêtement
- Console de commande à écran tactile:HMI intuitif pour programmer les recettes de rotation, stocker les paramètres et contrôler le processus de revêtement
- Module de séchage in situ en option:Lampe IR intégrée ou buse à air chaud pour séchage immédiat après rotation
Le système peut être intégré dans un flux de travail de laboratoire avec des supports de moule en amont et des plateaux de durcissement en aval personnalisables en option.il peut être associé à des systèmes d'alimentation et de déchargement automatiques.
Description du produit
Notre équipement de revêtement par rotation à station unique est un système de précision spécialement conçu pour appliquer des revêtements fonctionnels uniformes sur les surfaces intérieures des contenants de pâte moulée,comme des bolsIl s'agit de la solution idéale pour la recherche et le développement, le prototypage, la production de petits lots et l'optimisation de la formule de revêtement.
La machine utilise une technologie avancée de revêtement par rotation: un produit moulé en pâte est maintenu en toute sécurité sur un appareil ou une roue à vide conçus sur mesure dans la chambre de revêtement.Un système de distribution de précision applique une quantité contrôlée de revêtement (à base d'eauLe luminaire tourne ensuite à des vitesses programmables.et la force centrifuge générée répand le revêtement uniformément sur toutes les géométries intérieures complexes, y compris les coins profonds et les parois latérales, créant une barrière transparente et sans trous d'épingle.
Ce processus garantit:
- Couverture complète:Même sur des formes 3D complexes avec des creux et des sous-cuts
- Contrôle précis:Le poids et l'épaisseur du revêtement peuvent être contrôlés avec précision (généralement 1 à 50 microns)
- Déchets minimaux:L'excédent de revêtement est décomposé et peut être collecté et recyclé, ce qui réduit considérablement la consommation de matériaux
Le système est conçu pour une installation sur banc ou au sol et est entièrement personnalisable pour gérer diverses formes, tailles et matériaux de revêtement de produits.
Paramètres techniques
Le tableau suivant décrit les spécifications de nos modèles standard de revêtement par rotation à station unique.et les besoins en R&D ou en production.
| Paramètre | Modèle de R&D (par exemple, OSM-XT-450T) | Modèle de précision (par exemple, OSM-XT-400T) | Options de personnalisation |
|---|---|---|---|
| Type de machine | Coupe à rouleaux de banc | Station unique debout au sol | Personnalisablefacteur de forme |
| Plage de vitesse de rotation | 100 à 10 000 tours par minute | 100 à 6 000 tours par minute | Personnalisableune plage de vitesses (jusqu'à 15 000 tr/min) |
| Rapidité et précision | ± 1% de la valeur définie | ± 1% de la valeur définie | Options de servo de haute précision disponibles |
| Accélération | 100 à 20 000 tr/s | Taux de rampe programmables | Personnalisableprofils d'accélération |
| Des étapes programmables | Jusqu'à 10 étapes par recette | Profiles à plusieurs étapes (dispensation, étalon, rotation, séchage) | Personnalisablecomplexité de la recette |
| Fixation / taille de la broche | Standard pour les moules jusqu'à 150 mm de diamètre. | Standard pour les moules jusqu'à 200 mm de diamètre. | Entièrement personnalisableà la géométrie de votre produit |
| Type d'appareil | Le rouleau à vide (standard) | Appareils de détection des émissions de gaz | Personnalisableméthode de maintien (vacuum, mécanique, imprimé 3D sur mesure) |
| Max. Hauteur/profondeur du produit | jusqu'à 100 mm (standard) | jusqu'à 150 mm (standard) | Personnalisableprofondeur de chambre pour les produits plus grands |
| Méthode de distribution du revêtement | Seringues manuelles / pompe automatique à seringues | Valve électromagnétique de précision / pompe à seringue | PersonnalisableSystème de distribution ( seringue, pulvérisateur, soupape à chronométrer) |
| Max. Viscosité du revêtement | Jusqu'à 1 000 cP (norme) | Jusqu'à 1 000 cP (norme) | Personnalisablepour les revêtements à viscosité plus élevée |
| Interface de commande | Écran tactile numérique avec stockage de recettes | HMI de 7 pouces avec stockage de recettes (20+ programmes) | Personnalisablelogiciel, enregistrement de données, exportation USB |
| Enregistrement des données | Export USB facultatif | Exportation par USB/Ethernet standard | Personnalisablel'acquisition de données pour la documentation de R&D |
| Énergie | 110 V/220 V, 50/60 Hz (phase unique) | 220 V, 50/60 Hz (phase unique) | Personnalisableà la tension locale |
| L'empreinte (environ) | 400 mm x 500 mm (espace pour le banc) | 600 mm x 600 mm (espace pour le banc) | Personnalisablela mise en page |
| Caractéristiques de sécurité | Capot transparent verrouillé | Casse de sécurité verrouillée | Personnalisableétanches de sécurité |
Applications
Cet équipement de revêtement par rotation à station unique est idéal pour une large gamme d'applications dans l'industrie du moulage de pâte:
- R & D et développement de formulations de revêtements:Test de nouveaux revêtements à base d'eau, de bio-polymère ou de barrière sur des substrats de pâte à papier afin d'optimiser la viscosité, l'adhérence et la couverture
- Prototypage et production d'échantillons:Création d'échantillons revêtus pour les présentations des clients, les essais sur le terrain et les essais de marché avant la production à grande échelle
- Production en petits lots:Fabrication de quantités limitées de produits spéciaux ou de haute valeur en pâtes de pâte recouvertes, tels que des contenants alimentaires haut de gamme, des emballages cosmétiques ou des inserts industriels
- Optimisation des paramètres de processus:Détermination de la vitesse de rotation optimale, du volume de distribution, de l'accélération et du temps de séchage pour les nouvelles formes de produit
- Contrôle de la qualité et tests:Évaluation des performances du revêtement (résistance à l'eau, résistance à l'huile, résistance à la chaleur supérieure à 100 °C) sur les échantillons finis
- Les établissements d'enseignement et de recherche:Soutenir la recherche universitaire sur les emballages durables et les revêtements fonctionnels
Options de personnalisation
Nous comprenons que chaque produit et chaque objectif de recherche est unique.
- Conception personnalisée des appareils:Nous concevons et fabriquons des luminaires adaptés à la géométrie interne et externe exacte de votre produit moulé en pâte spécifique (bol, plateau, boîte, tasse).Les options comprennent des rouleaux sous vide avec des trous perforés de précision pour maintenir la force même., pinces mécaniques ou supports imprimés 3D sur mesure
- Matériau de fixation: Personnalisablesélection des matériaux (aluminium, acier inoxydable, revêtus de PTFE) pour leur compatibilité avec les revêtements corrosifs ou le séchage à haute température
- Personnalisation du système de distribution:Choix des méthodes de distribution, y compris des pompes à seringue de précision pour la R&D à faible volume, des soupapes magnénoïdes pour la distribution chronométrée, voire des ensembles à plusieurs buses pour les motifs de revêtement complexes
- Plage de vitesse et contrôle: Personnalisablevitesse maximale (jusqu'à 15 000 tr/min) et profils d'accélération pour les exigences de revêtement spécialisées
- Logiciel et enregistrement des données:Fonctions logicielles sur mesure, programmation de recettes en plusieurs étapes et options d'exportation de données (USB, Ethernet, Modbus) pour l'intégration dans les systèmes d'automatisation de laboratoire
- Chambre et enceinte: Personnalisabletaille de la chambre pour accueillir des produits plus grands, ou des enceintes spécialisées avec contrôle de la vapeur de solvant, purge des gaz inertes ou régulation de l'humidité
- Intégration de séchage: Personnalisableintégration avec des appareils de chauffage infrarouges in situ, des souffleurs d'air chaud ou des lampes de durcissement UV en option pour un séchage immédiat après rotation
- Niveau d'automatisation:Des unités de laboratoire entièrement manuelles aux systèmes semi-automatiques avec distribution automatisée et contrôle du cycle
- Matériel de construction:Choix de l'acier poussiéreux standard oupersonnalisableConstruction en acier inoxydable (SUS 304) destinée aux environnements humides ou aux salles blanches
Principales caractéristiques
- Contrôle de la rotation de précision:Moteur à couple élevé avec une précision de ± 1% de la vitesse et une accélération programmable assure une application répétée et uniforme du revêtement
- Conception axée sur la R&D:Les capacités de programmation de recettes en plusieurs étapes et d'enregistrement des données permettent aux chercheurs d'explorer et de documenter systématiquement les paramètres de revêtement
- Les éléments de fixation polyvalents: Personnalisableles rouleaux et les appareils à vide maintiennent les formes complexes de la pâte 3D, assurant un positionnement parfait pendant le cycle de rotation
- Déchets matériels minimaux:Une distribution précise et de petit volume est idéale pour les matériaux de revêtement coûteux ou expérimentaux, ce qui réduit considérablement les coûts de R&D
- Interface conviviale:L'interface HMI à écran tactile intuitive avec stockage de recettes permet de rappeler rapidement les paramètres optimisés pour différents produits

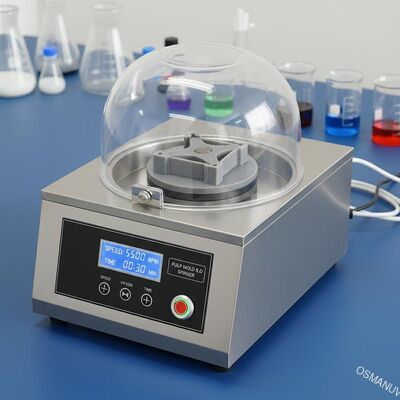

- - Une empreinte compacte:La conception du banc permet d'économiser de précieux espaces de laboratoire ou de production
- Construction robuste et sûre:Construit pour la durabilité avec des boîtiers de sécurité entrelacés, le confinement des déversements, et les caractéristiques d'arrêt d'urgence
- Modularité à l'épreuve du temps:L'architecture modulaire permet des mises à niveau ultérieures et une personnalisation à mesure que les besoins de recherche évoluent
Soutien et services
- Consultation technique avant vente:Nous analysons vos échantillons de produits spécifiques, les exigences de revêtement et les objectifs de recherche pour proposer la conception optimale du système personnalisé
- Test de l'échantillon:Envoyez-nous vos produits moulés en pâte et matériaux de revêtement pour le développement de processus et la démonstration dans notre laboratoire d'application
- Installation et mise en place:Guide détaillé de l'installation, assistance à distance pour l'installation et mise en service sur place disponibles sur demande
- Formation complète:Formation de l'opérateur par vidéo et manuelle couvrant le fonctionnement de la machine, la programmation des recettes, le changement de luminaire et l'entretien de routine
- La garantie:Garantie de 12 mois sur les pièces et la main-d'œuvre, avec des options de garantie prolongée disponibles
- Assistance à distance:Assistance technique en ligne 24 heures sur 24, 7 jours sur 7 par téléphone, e-mail ou appel vidéo
- Service de pièces détachées:Disponibilité garantie de pièces de rechange originales pour une livraison rapide
Emballage et expédition
- Emballage:Le système est emballé en toute sécurité dans une boîte en carton isolée par mousse ou dans une caisse en bois d'exportation renforcée de taille personnalisée, avec une pellicule protectrice sur toutes les surfaces sensibles
- Inclure les accessoires:Tous les câbles nécessaires, outils de base, matériel de démarrage kit, guide de démarrage rapide et manuel complet numérique sont inclus
- Pour la navigation:
- Port de chargement:Shenzhen / Guangzhou, Chine (selon la demande du client)
- Délai de réalisation:Modèles standard: 30 à 45 jours; systèmes personnalisés: dépendant du projet après blocage de la conception
- Méthode d'expéditionDisponible par voie maritime (FCL/LCL), transport aérien ou par courrier express
- Conditions d'expédition:FOB, CIF, CNF, DDU - personnalisable selon votre emplacement
Questions fréquemment posées
Q1: Ce revêtement à rotation à station unique peut-il gérer des produits moulés en pâte de forme irrégulière comme des bols profonds ou des plateaux complexes?
R: Oui, absolument. C'est sa fonction principale. La clé est un appareil de vide personnalisé spécialement conçu pour maintenir votre géométrie de moule 3D unique en toute sécurité pendant la rotation à grande vitesse.Le procédé de revêtement par rotation recouvre efficacement tous les contours internes, y compris les coins profonds et les parois latérales.
Q2: Quelle est la plage d'épaisseur de revêtement typique possible?
R: L'épaisseur du revêtement dépend de plusieurs facteurs, notamment la viscosité du matériau, la vitesse de rotation et la teneur en solides.Le développement de processus en utilisant cette machine déterminera les paramètres exacts requis pour votre épaisseur cible.
Q3: Comment nettoyer le système entre les différents matériaux de revêtement?
R: La voie du fluide est conçue pour un nettoyage facile. Le système de distribution utilise des composants jetables ou faciles à nettoyer (tels que des seringues et des tubes) et la surface du luminaire/du brocheur est propre à l'essuie-glace.Les procédures de nettoyage détaillées sont décrites dans le manuel d'utilisation .
Q4: La machine est-elle adaptée aux revêtements à base d'eau à base de biopolymères?
R: Absolument. Le système est compatible avec un large éventail de revêtements, y compris à base d'eau, à base de solvant, et les formulations bio-polymères.Le contrôle de la vitesse de séchage (parfois via une capuche de vapeur optionnelle) est un élément important du développement du procédé effectué sur la machine..
Q5: Puis-je exporter des données de processus à des fins de documentation et d'analyse?
R: Oui. La plupart des modèles incluent un port USB ou une connexion Ethernet pour exporter des recettes d'exécution et des données de performance réelles (vitesse par rapport au temps) pour une documentation et une analyse complètes de la R&D.
Q6: Comment créer un appareil pour ma forme unique en pâte moulée?
R: Nous pouvons concevoir et fabriquer des appareils en fonction de votre modèle 3D CAD ou d'un échantillon physique.et notre équipe d'ingénieurs développera une solution de maintien personnaliséeEn revanche, la roue à vide standard peut souvent être adaptée avec des coussinets souples ou des inserts personnalisés.
Q7: Quel est le délai de livraison typique pour un système avec un appareil sur mesure?
R: Le délai d'exécution d'un système standard est généralement de 30 à 45 jours.
