Coating de spin de laboratoire compact à deux stations pour le développement de prototypes moulés en pâte
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | OSMANUV |
| Certification: | ISO9001 |
| Numéro de modèle: | OSM-XT-400 |
| Documents: | Two-station spin coating ma...on.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | CAISSE EN BOIS |
| Délai de livraison: | 30 ~ 40 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | Négociation |
|
Détail Infomation |
|||
| Marque de fréquence: | Shilin ou Schneider | Coût du revêtement: | Faible coût |
|---|---|---|---|
| Substrat: | carte de ciment de fibres | Version: | La deuxième version.0 |
| Compatibilité des matériaux: | Compatible avec divers produits moulés en pâte à papier comme les plateaux, assiettes, tasses | Tête de décès: | Réglable |
| Type de lampes: | Lampe infrarouge | Rapport d'essai de machines: | Fourni |
| Mettre en évidence: | revêtement de rotation de laboratoire,machine à moulage de pâte à double station,revêtement de rotation pour le développement de prototypes |
||
Description de produit

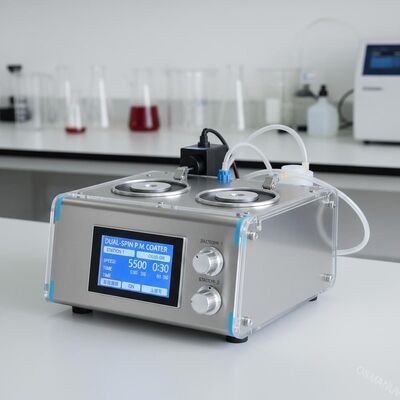

Machine d'enduction rotative compacte à deux stations en laboratoire pour le développement de prototypes moulés en pâte à papier
Présentation du produit
La centrifugeuse de laboratoire compacte à double station est un système de revêtement de paillasse peu encombrant et convivial, conçu spécifiquement pour les laboratoires de recherche, les programmes universitaires de moulage de pâte à papier, les centres de développement de produits et les ateliers de prototypes à petite échelle. Ce système compact donne la prioritéprototypage rapide et expérimentation itérative, permettant une optimisation rapide d'un échantillon à l'autre de nouvelles formulations de revêtement pour les contenants alimentaires en pâte moulée, les emballages de protection, les inserts électroniques et les prototypes de vaisselle compostable.
La conception à deux stations, contrôlée via un seul écran tactile intuitif, permet aux opérateurs de charger deux échantillons et de les analyser séquentiellement ou simultanément, accélérant ainsi considérablement le cycle de R&D par rapport aux machines à station unique. Chaque tête de rotation peut être programmée indépendamment, prenant en charge différents substrats, types de revêtement ou paramètres au sein du même cycle, tandis que son encombrement compact occupe un espace minimal sur la paillasse de laboratoire.
Composition de la ligne de production
| Module | Description |
|---|---|
| Base de paillasse compacte | Châssis en aluminium à revêtement en poudre amortissant les vibrations avec surface résistante aux produits chimiques |

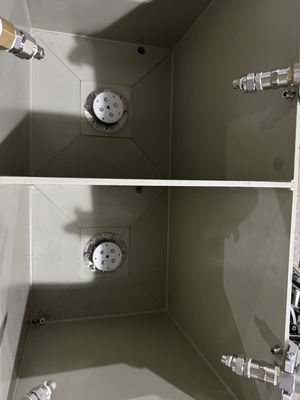

| Ensemble de revêtement à double tête | Deux têtes d'enduction à entraînement indépendant avec bols de collecte emboîtés et amovibles |
| Module de contrôle intégré | Contrôleur PLC maître unique avec écran tactile couleur de 7 pouces pour un fonctionnement simplifié |
| Système de vide | Source de vide haute performance partagée avec verrouillage du vide indépendant par station |

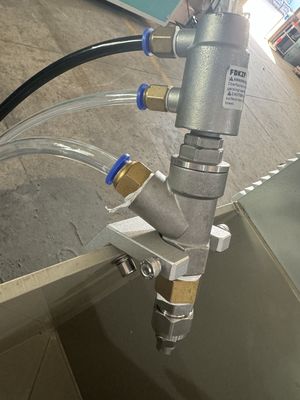

| Système de distribution | Pistolets de distribution manuels à débit réglable ; pousse-seringue automatisé en option |
| Chambre de verrouillage de sécurité | Coffrets de sécurité transparents en acrylique ou en polycarbonate avec verrouillage du couvercle par station |
| Port d'échappement des fumées | Raccords d'échappement intégrés pour l'extraction des vapeurs de solvant vers le système de ventilation de l'installation |
Spécifications techniques
| Paramètre | Spécification/Description | Option de personnalisation |
|---|---|---|
| Nombre de stations | 2 têtes d'essorage indépendantes | Oui |
| Plage de vitesse d'essorage | 300 à 8 000 tr/min (standard) ; jusqu'à 10 000 tr/min avec moteur amélioré | ✓ |
| Précision de la vitesse | ±1 % de la valeur définie ou ±3 tr/min (selon la valeur la plus élevée) | -- |
| Plage d'accélération | 100 - 5 000 tr/min/s (programmable par étape) | -- |
| Étapes programmables | Jusqu'à 5 marches par station | ✓ |
| Taille du substrat | Standard jusqu'à 100 mm (4 pouces) de diamètre ou de longueur ; fixations personnalisées pour pièces plus grandes/profilées | ✓ |
| Hauteur maximale de l'échantillon | Jusqu'à 50 mm (personnalisable) | ✓ |
| Interface de contrôle | Écran tactile couleur unique de 7 pouces contrôlant les deux stations | ✓ |
| Stockage des recettes | Stockez jusqu'à 50 recettes (10 programmes chacune) | -- |
| Exportation de données | Port USB pour l'exportation CSV de tous les paramètres et résultats du processus | -- |
| Alimentation | CA 110 V/220 V, 50/60 Hz (configurable en usine) | ✓ |
| Dimensions de la machine (L×L×H) | Environ 500 × 450 × 450 mm (mise en page personnalisable) | ✓ |
| Poids | Environ 22 à 30 kg | -- |
| Certifications | Certifié CE, conforme RoHS | -- |
Applications clés
- Laboratoires universitaires de recherche et d’enseignement :Programmes de science des pâtes et papiers, laboratoires de science des matériaux, centres de recherche sur les emballages durables et projets d'étudiants
- Développement de formulations de revêtements :Criblage rapide de nouveaux revêtements barrières à base d’eau, de barrières huile/graisse sans PFAS et de dispersions de biopolymères
- Préparation des échantillons prototypes :Revêtement de produits de pâte moulée prototypes et à l'échelle pilote pour présentation au client et tests réglementaires
- Optimisation des paramètres de processus :Déterminez rapidement les combinaisons optimales vitesse/durée d’essorage pour les nouveaux matériaux de revêtement ou les géométries de pièces complexes
- Revêtement personnalisé en petits lots :Produire des séries limitées de produits spéciaux enrobés ou de produits à base de pâte artisanale
- Tests entrants d’assurance qualité :Validation rapide de la cohérence du revêtement d'un lot à l'autre pour les laboratoires de contrôle qualité
Options de personnalisation
Exemple de conception de luminaire
Mandrins à vide personnalisés, nids imprimés en 3D ou dispositifs de serrage mécaniques conçus pour des géométries spécifiques de produits en pâte moulée en 3D
Matériau de la chambre
Choix d'acrylique transparent pour la visibilité du processus, d'acier inoxydable pour la résistance chimique ou de revêtement en PTFE pour les solvants agressifs
Intégration de plaques chauffantes
Module de plaque chauffante pré-cuisson ou post-cuisson pour le séchage ou le durcissement des revêtements (plage de température RT-150°C)
Capacité inerte à l’azote
Port de purge de gaz inerte pour les revêtements sensibles à l'oxydation ou les biopolymères nécessitant des environnements sans oxygène
Distribution automatisée
Mise à niveau de la distribution manuelle vers la distribution programmable par pompe à seringue pour un contrôle précis du volume de revêtement
Plage de vitesse étendue
Mise à niveau du moteur pour atteindre des vitesses de rotation allant jusqu'à 12 000 tr/min pour les applications de films ultra-fins
Caractéristiques du système
Empreinte de paillasse compacte
La petite taille (environ 500 × 450 × 450 mm) occupe un espace minimal sur la paillasse de laboratoire
Efficacité double station
Deux têtes de rotation programmables indépendamment pour un débit jusqu'à deux fois supérieur à celui des équivalents à station unique
Contrôle intuitif par écran tactile
IHM couleur unique de 7 pouces avec interface utilisateur simple et intuitive et recettes de revêtement préchargées
Recettes programmables
5 étapes d'essorage programmables par station avec contrôle de la vitesse, de l'accélération et de la durée
Compatibilité des luminaires personnalisables
Les mandrins à vide et les fixations personnalisées s'adaptent à une large gamme de formes moulées en pâte 3D
Processus de rotation visible
Les chambres acryliques transparentes permettent une observation directe du comportement du revêtement pendant le fonctionnement
Assistance et services
- Service de démarrage et d’étalonnage :Pré-étalonnage en usine avec assistance à la mise en service à distance
- Formation des opérateurs :Formation complète sur l'installation, la programmation, le nettoyage et la sécurité (sur site/à distance)
- Ingénierie de luminaires personnalisés :Conception et fabrication de porte-échantillons personnalisés pour des géométries de produits spécifiques
- Bibliothèque de notes d'application :Accès à une bibliothèque organisée d'ensembles de paramètres recommandés
- Ligne d'assistance technique :Assistance technique à distance réactive par téléphone, e-mail et vidéo en direct
- Kits de maintenance préventive :Pièces de rechange programmées et services de recalibrage
- Disponibilité des pièces de rechange :Fourniture à vie de pièces de rechange d'origine grâce à une distribution mondiale
Emballage et expédition
- Conditionnement:Caisse en bois de qualité export avec inserts en mousse personnalisés, emballage antistatique et film barrière contre l'humidité
- Options d'expédition :Fret maritime mondial, fret aérien (3-7 jours) ou services de messagerie avec assurance de transit
- Délai de livraison:10 à 20 jours pour les configurations standards ; 20-30 jours pour les configurations personnalisées
- Documentation:Documentation d'exportation complète comprenant la facture commerciale, la liste de colisage, le connaissement et le certificat CE
Foire aux questions
Quels types de produits moulés en pâte à papier en forme 3D peuvent être enduits sur ce système ?
Avec des accessoires personnalisés, le système peut s'adapter à une large gamme de formes 3D, notamment des bols, des assiettes, des plateaux, des tasses, des contenants alimentaires, des inserts d'emballage électronique et des produits moulés spécialisés. Limite de taille typique d'environ 100 mm d'encombrement avec 50 mm de hauteur.
Ce système peut-il gérer à la fois des revêtements en couche mince et des revêtements barrières plus épais ?
Oui. La large plage de vitesses (300 à 8 000 tr/min, extensible à 10 000 tr/min) combinée à des profils d'accélération programmables permet le traitement de solutions à faible viscosité pour les films minces ainsi que de dispersions à viscosité plus élevée pour des couches barrières plus épaisses.
Le système est-il facile à nettoyer entre différents types de revêtements ?
Oui. Les bols de collecte amovibles sont interchangeables et chaque chambre peut être nettoyée indépendamment. Des protocoles de nettoyage détaillés sont fournis pour les produits chimiques de revêtement courants afin d'éviter la contamination croisée.
Le système nécessite-t-il une alimentation en air comprimé dédiée ?
Le système fonctionne uniquement sur courant alternatif standard, avec une pompe à vide intégrée pour le maintien du substrat. Aucun air comprimé n'est requis.
Quelles fonctionnalités de sécurité sont incluses ?
Chaque station est dotée de verrouillages de couvercle, de boutons d'arrêt d'urgence, d'une protection contre les surintensités et de verrouillages de sécurité en cas de perte de vide. Les ports d’échappement se connectent à l’extraction des fumées de l’installation. Tous les composants électriques sont certifiés CE.
Ce système peut-il être utilisé pour la formation des étudiants et dans les environnements de laboratoire multi-utilisateurs ?
Oui. L'interface intuitive à écran tactile, le stockage verrouillable des recettes et le protocole de nettoyage simple le rendent idéal pour les environnements de laboratoire universitaires et industriels multi-utilisateurs.
