Couche à rotation à station unique pour les laboratoires de R&D

Couche à rotation à station unique pour les laboratoires de R&D
Couche à rotation à station unique pour les laboratoires de R&D C' est ça.un revêtement de rotation à station unique personnalisableIl est conçu pour un dépôt précis de films minces sur des substrats tels que des plaquettes de silicium, des lames de verre et des films polymères.R&D sur le banc...
Place of Origin:Chine
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Spécification
Minimum Order Quantity:1 ensemble
Price:Négociable
Product Custom Attributes
Mettre en évidence

un revêtement de tour de banc compact

,

un revêtement de rotation à station unique pour laboratoires

,

revêtement de rotation avec vitesse personnalisable

Type d'application:
Industriel
Taille de la machine:
5000mm*2000mm*2000mm
Vitesse maximale:
1000 feuilles / h
Efficacité du revêtement:
Haute efficacité
Interface de contrôle:
Un écran tactile en nylon de 7 pouces
Longueur de séchage:
24 m
gare:
24 Gare
Dimensions de la machine:
Longueur 3000 mm x Largeur 1500 mm x Hauteur 1800 mm
Product Description

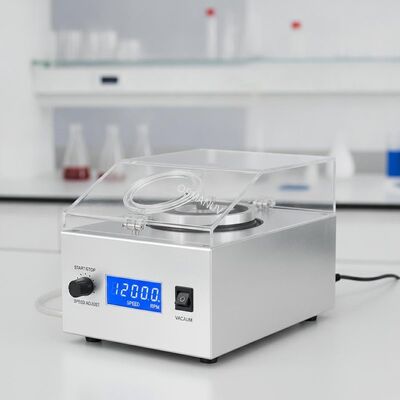

Couche à rotation à station unique pour les laboratoires de R&D
C' est ça.un revêtement de rotation à station unique personnalisableIl est conçu pour un dépôt précis de films minces sur des substrats tels que des plaquettes de silicium, des lames de verre et des films polymères.R&D sur le banc,plaque chauffante intégrée, etprécision à grande vitesseLe système estentièrement personnalisableidéal pour le revêtement photorésistant, le dépôt sol-gel, les films de nanoparticules,la fabrication de cellules solaires à base de perovskite dans les laboratoires de recherche et les lignes de production pilotesLa conception compacte permet d'économiser un espace de banc précieux tout en offrant une stabilité de vitesse exceptionnelle (fluctuation < ± 1%) et un fonctionnement à faible vibration.
Paramètres techniques
Paramètre Modèle de R&D de référence Modèle de plaque chauffante intégrée Modèle de précision à grande vitesse
Plage de vitesse de rotation (personnalisable) 100 à 12 000 tr/min 300 - 10 000 tours par minute 500 à 15 000 tours par minute
Précision de la vitesse ± 1 tours par minute ± 1 tours par minute ±0,5 tours par minute (servo-moteur)
Régulation de l'accélération 100 à 10 000 tr/s Système de réglage de la fréquence 1 à 50 000 tr/s
Taille du substrat (personnalisable) jusqu'à 150 mm (6") jusqu'à 200 mm (8") jusqu'à 200 mm (8")
Plage de température (facultatif) N/A Environnement - 300°C N/A (couverture de chauffage optionnelle)
Précision de la température N/A ± 1°C N/A
Étapes du programme 10 programmes, 20 étapes chacun Jusqu'à 50 recettes Illimité programmable
Système sous vide Interface intégrée de la pompe Pompes à rouleaux intégrés Pour les véhicules à moteur à combustion
Matériau du bol (personnalisable) Polypropylène (PP) Acier inoxydable, revêtement en PTFE PTFE / acier inoxydable 316L
Affichage 4.3" LCD Écran tactile couleur de 7 pouces Écran tactile HMI de 7 pouces
Port d'échappement Ø50 mm arrière Ø110 mm Ø110 mm (doubles ports en option)
Énergie électrique 110/220V, 50/60 Hz 220 V, 50/60 Hz 220 V/380 V, 50/60 Hz
Dimensions (environ) 350 × 300 × 250 mm 450 × 350 × 250 mm 600 × 500 × 400 mm
Le poids ~ 15 kg ~ 22 kg ~ 35 kg
Applications
  • Semi-conducteurs et MEMS: revêtement photorésistant sur plaquettes de silicium, lithographie par faisceau électronique
  • Optoélectronique: OLED, films minces à points quantiques, revêtements antireflet
  • Science des matériaux: dépôt de sol-gel, verre en rotation (SOG), films de nanoparticules
  • Biotechnologie: Fabrication de biosensors, revêtement de dispositifs microfluidiques
  • Énergie renouvelable: cellules solaires à pellicule mince en pérovskite
  • Industrie optique: Lentille revêtue d'un revêtement dur (avec option de durcissement UV)
Options de personnalisation
  • Conception et taille de la broche: rouleaux sous vide à l'usure pour des substrats ronds (jusqu'à 12"/300 mm) ou carrés/rectangulaires
  • Plage de vitesse de rotation: extensible jusqu'à 15 000 tr / min pour les applications de films ultra-minces (épaisseur < 10 nm)
  • Profiles de rampe de vitesse: courbes d'accélération/décélération personnalisables pour le contrôle des perles de bord
  • Matériau des bols: Polypropylène (PP), PTFE, acier inoxydable 316L - personnalisable pour la résistance aux solvants
  • Intégration de la température: Plaque chauffante intégrée (jusqu'à 300°C) ou couvercle de chauffage amovible (jusqu'à 150°C)
  • Système de distribution: Seringuette manuelle, pompe de mesure semi-automatique ou distributeur automatique entièrement programmable
  • Configuration des gaz d'échappementÀ l' arrière / gauche / droite / double ports - personnalisable
  • Type de moteur: moteur à courant continu sans balai ou servo-moteur haute précision
  • Logiciel: gestion des recettes, affichage en temps réel des courbes de vitesse, exportation de données CSV
  • Compatibilité avec les salles blanches: classe 10-100 000 avec option de débit laminaire
  • Caractéristiques de sécurité: verrouillage du couvercle, arrêt d'urgence, purge d'azote
Principales caractéristiques
  • Haute précision: Stabilité de vitesse < ± 1% de fluctuation pour une épaisseur de film uniforme
  • Conception à faible vibration: moteur CC ou servo sans balais pour le traitement de substrats sensibles
  • Cuve résistante aux produits chimiques: revêtement en acier inoxydable ou en PTFE pour solvants agressifs
  • Receptions programmables: Profil de vitesse et d'accélération en plusieurs étapes pour les procédés de revêtement complexes
  • - Un changement rapide.: échange de broche sans outil pour différentes tailles de substrat
  • Blocage de sécurité: Arrêt automatique lorsque le couvercle est ouvert pendant le fonctionnement
  • Exportation de données: port USB pour la sauvegarde des recettes et l'enregistrement des données de processus
  • Une empreinte compacte: La conception du banc permet d'économiser de précieux espaces de laboratoire
  • Capacité à double usage: Plaque chauffante facultative pour l'intégration de pré-cuisson et de post-cuisson
Soutien et services
  • Consultation gratuite sur les procédés et tests de matériaux (envoyez-nous vos substrats)
  • Guide d'installation et vidéo d'étalonnage
  • Dépannage à distance dans les 24 heures
  • Garantie de 18 mois sur le moteur et le contrôleur, 12 mois sur les accessoires
  • Disponibilité des pièces de rechange dans les entrepôts locaux (États-Unis/UE/Asie)
  • Formation sur place (disponible pour les forfaits de soutien personnalisables)
  • Assistance technique à vie par courrier électronique, téléphone ou appel vidéo
Emballage et expédition

Emballage: mousse antistatique + boîtier en contreplaqué renforcé (avec sécheur pour les composants sensibles à l'humidité)

Dimensions (normalement): carton de 55 x 45 x 45 cm. Poids brut: ~ 22 kg.

Transport aérien: FOB Shanghai / CIF par mer, par avion ou par chemin de fer

Temps de réalisation: 7 à 15 jours pour les unités standard; 20 à 30 jours après confirmation de la personnalisation (les chucks/bols personnalisés nécessitent plus de temps)

Personnalisable: Emballage à l'exportation, étiquetage pour expédition directe et documentation disponibles

Questions fréquemment posées
Q1: Quelle est la taille maximale du substrat que ce revêtement à rotation peut supporter?
R: Les modèles standard peuvent supporter jusqu'à 150 mm (6") ou 200 mm (8") de diamètre.personnalisableDes dessins de Chuck.
Q2: Puis-je utiliser ce revêtement de rotation pour des substrats non ronds (par exemple, des lames de verre rectangulaires)?
R: Oui, nous offronspersonnalisableles rouleaux sous vide pour les substrats carrés, rectangulaires et de forme irrégulière.
Q3: Quelle est l'uniformité typique de l'épaisseur du film?
R: Avec une bonne optimisation du processus, l'uniformité d'épaisseur peut atteindre <3% sur une plaque de 150 mm. Les résultats varient en fonction de la viscosité du matériau et des paramètres de rotation - nous offrons des tests de laboratoire gratuits pour confirmer.
