Spin Coater Compact de paillasse avec mandrin sans vide – Personnalisable pour substrats fragiles ou minces (épaisseur 0,2 mm) Présentation du produit Ce revêtement centrifuge à station unique personnalisable est conçu pour le dépôt uniforme de couches minces de résine photosensible, de polyimide, ...
Lieu d'origine:Chine
Nom de la marque:OSMANUV
Attestation:ISO9001
Numéro de modèle:OSMANUV
Quantité minimum de commande:1 ensemble
Prix:Négociable
Attributs personnalisés du produit
Mettre en évidence

un revêtement de tour de banc compact

,

un revêtement de rotation avec roulement non sous vide

,

revêtement de rotation pour substrats fragiles

Méthode d'alimentation:
En bas, le côté est facultatif
Capacité de production:
Varie selon le modèle, généralement 100 à 500 pièces par minute
Consommation d'énergie:
Environ 5-15 kW
gare:
24 Gare
Efficacité de production:
48 bols ou assiettes / min
Niveau d'automatisation:
Semi-automatique à entièrement automatique
Coût du revêtement:
Faible coût
Emballage:
Caisse en bois standard
Description du produit

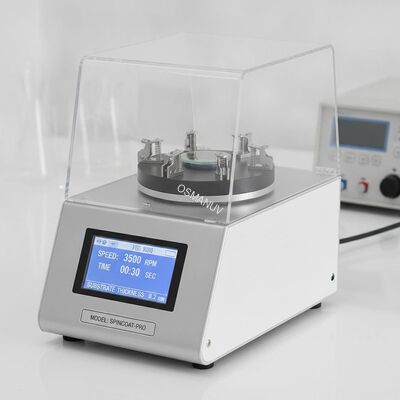

Spin Coater Compact de paillasse avec mandrin sans vide – Personnalisable pour substrats fragiles ou minces (épaisseur 0,2 mm)
Présentation du produit
Ce revêtement centrifuge à station unique personnalisable est conçu pour le dépôt uniforme de couches minces de résine photosensible, de polyimide, de sol-gel, de nanoparticules et d'autres revêtements fonctionnels sur des substrats. Disponible en configurations R&D de haute précision, compact de paillasse et grand format.
Le système est entièrement personnalisable en termes de plage de vitesse de rotation, de taille de substrat, de type de mandrin, de matériau du bol et de niveau d'automatisation. Le revêtement centrifuge utilise la force centrifuge pour répartir uniformément un revêtement liquide sur un substrat, atteignant des épaisseurs de film de 1 à 50 microns avec une uniformité allant jusqu'à ± 1%.
Les avantages clés comprennent une stabilité de vitesse exceptionnelle (< ± 1% de fluctuation), une faible vibration et un bol de processus résistant aux produits chimiques. La conception compacte est idéale pour les laboratoires de recherche, les lignes pilotes et les environnements de production en petits lots. L'architecture modulaire prend en charge les futures mises à niveau, y compris plusieurs buses de distribution, une purge à l'azote et des modules de chauffage in situ.
Spécifications techniques
Paramètre Modèle R&D de haute précision Modèle compact de paillasse Modèle grand format
Taille du substrat (personnalisable) Jusqu'à 150 mm de diamètre 5 - 120 mm de diamètre Jusqu'à 450 mm / 18"
Plage de vitesse de rotation (personnalisable) 100 - 12 000 tr/min 50 - 10 000 tr/min Jusqu'à 15 000 tr/min
Précision de la vitesse ± 0,5 % de la valeur réglée ± 1 tr/min ± 1 tr/min (servomoteur)
Accélération (personnalisable) 100 - 10 000 tr/min/s Rampes programmables Jusqu'à 30 000 tr/min/s
Étapes de programme (personnalisable) Plus de 20 étapes par recette 10 programmes, 20 étapes chacun 200 recettes, 40 étapes chacune
Type de mandrin (personnalisable) Vide (aluminium/PTFE) Sans vide / Vide Vide / Bride mécanique
Matériau du bol (personnalisable) PTFE / PP / Acier inoxydable 316L PP / Revêtu de PTFE Acier inoxydable
Plage de viscosité du revêtement Jusqu'à 2 000 cP Jusqu'à 1 000 cP Personnalisable
Interface de contrôle Écran tactile HMI 7" LCD 4,3" Écran tactile + API
Exportation de données USB / Ethernet USB USB / Ethernet / Modbus
Alimentation 110/220V, 50/60Hz 110/220V, 50/60Hz 220/380V, 50/60Hz
Application typique Semi-conducteurs, OLED, pérovskite R&D générale, enseignement Pilote industriel, grands panneaux
Applications
  • Semi-conducteurs et MEMS: Revêtements de résine photosensible, ARC, polyimide sur plaquettes
  • Optoélectronique: OLED, points quantiques, cellules solaires à pérovskite
  • Science des matériaux: Sol-gel, verre spin-on (SOG), films de nanoparticules
  • Biotechnologie: Biocapteurs, microfluidique, films polymères
  • R&D et enseignement supérieur: Développement de processus, optimisation de formules, laboratoires d'enseignement
  • Emballage spécialisé: Revêtements barrières sur produits en pulpe moulée (par exemple, boîtes repas, gobelets, plateaux)
Options de personnalisation
Ce revêtement centrifuge à station unique est hautement personnalisable pour répondre à vos besoins spécifiques:
  • Conception et taille du mandrin: Mandrins à vide usinés sur mesure pour substrats ronds (jusqu'à 450 mm), carrés, rectangulaires ou irréguliers
  • Plage de vitesse de rotation: Extensible de 50 tr/min à 15 000 tr/min
  • Profils d'accélération: Rampes personnalisables pour le contrôle du bord de la plaquette
  • Matériau du bol: Polypropylène (PP), PTFE, acier inoxydable 316L - personnalisables pour la résistance aux solvants
  • Type de fixation: Mandrin à vide, bride mécanique ou supports imprimés en 3D personnalisés pour géométries complexes

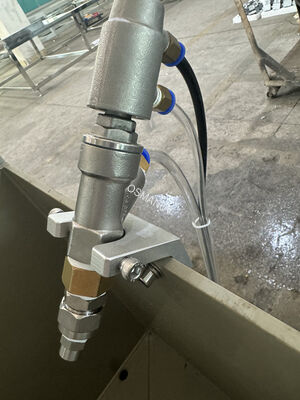

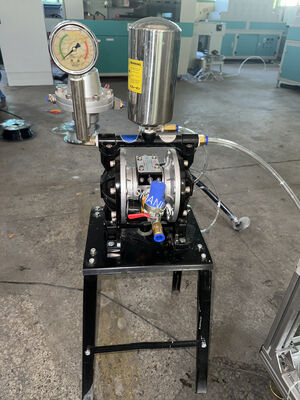

  • Système de distribution: Seringue manuelle / pompe à seringue automatisée / vanne solénoïde / réseau multi-buses - personnalisables
  • Contrôle environnemental: Purge au gaz inerte (N₂), contrôle de l'humidité, hotte à vapeurs de solvant
  • Intégration du séchage: Chauffages IR in situ optionnels, souffleurs d'air chaud ou lampes de durcissement UV
  • Logiciel: Gestion des recettes, enregistrement des données, exportation USB/Ethernet, intégration Modbus
  • Niveau d'automatisation: Entièrement manuel à semi-automatique avec distribution automatisée et contrôle de cycle
  • Sécurité: Enceintes verrouillées, arrêt d'urgence, confinement des déversements
Caractéristiques principales
  • Contrôle de rotation de haute précision: Moteur sans balais à couple élevé avec une précision de vitesse de ± 0,5 % et une accélération programmable garantissent un revêtement uniforme et répétable
  • Conception axée sur la R&D: Programmation de recettes multi-étapes et capacités d'enregistrement des données pour un développement systématique des processus
  • Fixations polyvalentes: Mandrins et fixations personnalisables pour maintenir en toute sécurité des formes 3D complexes ou des substrats fragiles
  • Déchets de matériaux minimaux: La distribution précise de petits volumes est idéale pour les matériaux de revêtement coûteux ou expérimentaux
  • Interface conviviale: HMI tactile intuitif avec stockage de recettes pour un rappel rapide des paramètres optimisés
  • Encombrement réduit: La conception de paillasse permet d'économiser un espace précieux dans le laboratoire ou la zone de production
  • Construction résistante aux produits chimiques: Bols en PTFE, PP ou acier inoxydable pour les solvants agressifs
  • Verrous de sécurité: Arrêt automatique lors de l'ouverture du couvercle pendant le fonctionnement
  • Nettoyage facile: Composants du chemin de fluide amovibles et surfaces de chambre lisses
  • Traçabilité des données: Stockage des recettes, surveillance en temps réel, exportation USB/Ethernet
Support et services
  • Consultation de processus gratuite et tests de matériaux (envoyez-nous vos substrats)
  • Services de conception et d'ingénierie de fixations personnalisées
  • Guide d'installation et vidéo de calibration inclus
  • Dépannage à distance dans les 24 heures
  • Garantie de 18 mois sur le moteur et le contrôleur, 12 mois sur les accessoires
  • Disponibilité des pièces de rechange dans les entrepôts régionaux (États-Unis/UE/Asie)
  • Formation sur site (disponible pour les forfaits de support personnalisables)
  • Support technique à vie par téléphone, e-mail ou chat
Emballage et expédition
  • Emballage: Mousse antistatique + contreplaqué/boîte en bois renforcé (avec dessicant pour les composants sensibles à l'humidité)
  • Délai de livraison du modèle standard: 15-25 jours après confirmation de la commande
  • Délai de livraison de la configuration personnalisée: 30-45 jours (plus long pour les mandrins ou les bols personnalisés)
  • Expédition: FOB Shanghai / CIF par mer, air ou rail
  • Personnalisable: Caisse d'exportation, étiquetage personnalisé, documentation du port de destination
Questions fréquemment posées
Q1 : Quelle est la taille maximale du substrat que ce revêtement centrifuge peut gérer ?
R : Les modèles R&D standard gèrent des plaquettes jusqu'à 150 mm (6") de diamètre. Pour les applications grand format, nous proposons des mandrins personnalisables jusqu'à 450 mm (18") de substrats. Les substrats carrés jusqu'à 150 × 150 mm sont également pris en charge.
Q2 : Puis-je utiliser ce revêtement centrifuge pour des substrats non ronds (par exemple, des formes rectangulaires ou irrégulières) ?
R : Oui. Nous proposons des mandrins à vide et des fixations mécaniques personnalisables pour les substrats carrés, rectangulaires et de forme irrégulière. Veuillez fournir les dimensions et la géométrie de votre substrat pour la conception de fixations personnalisées.
